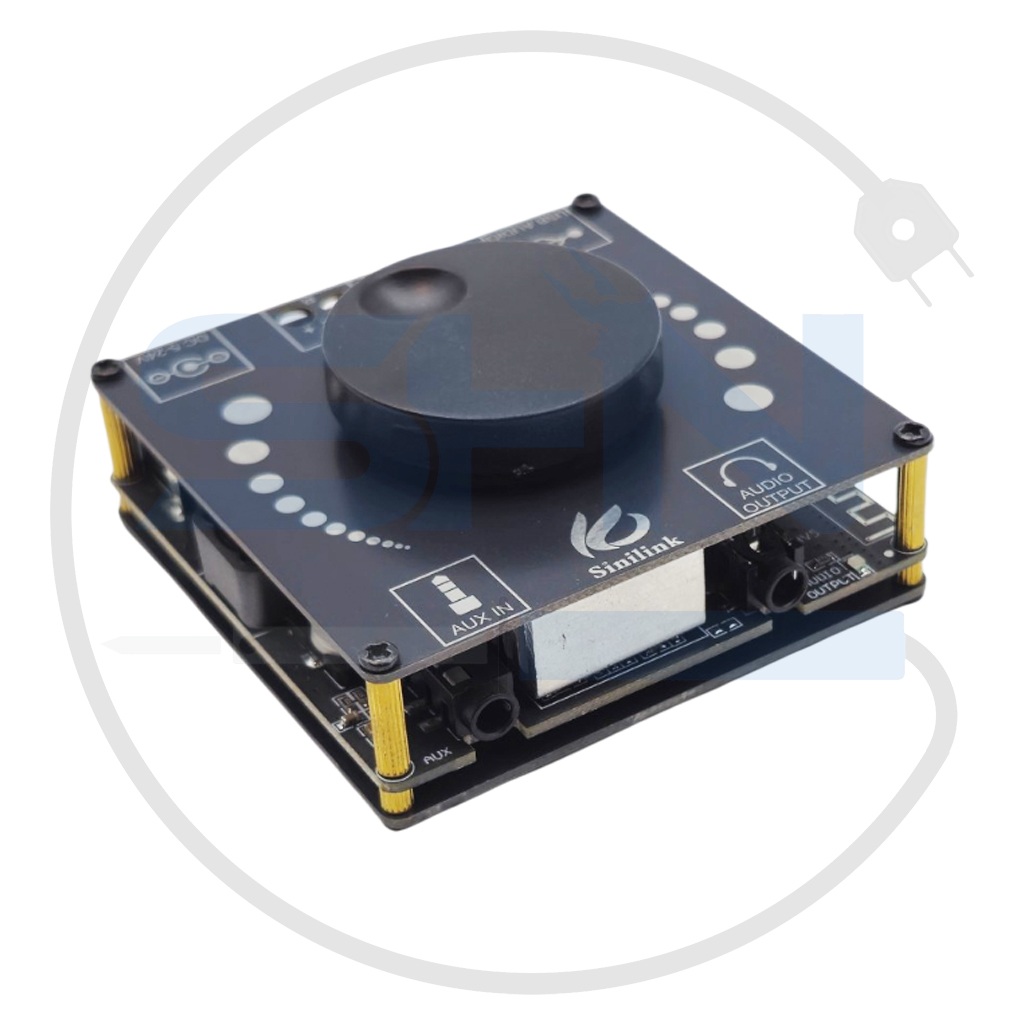

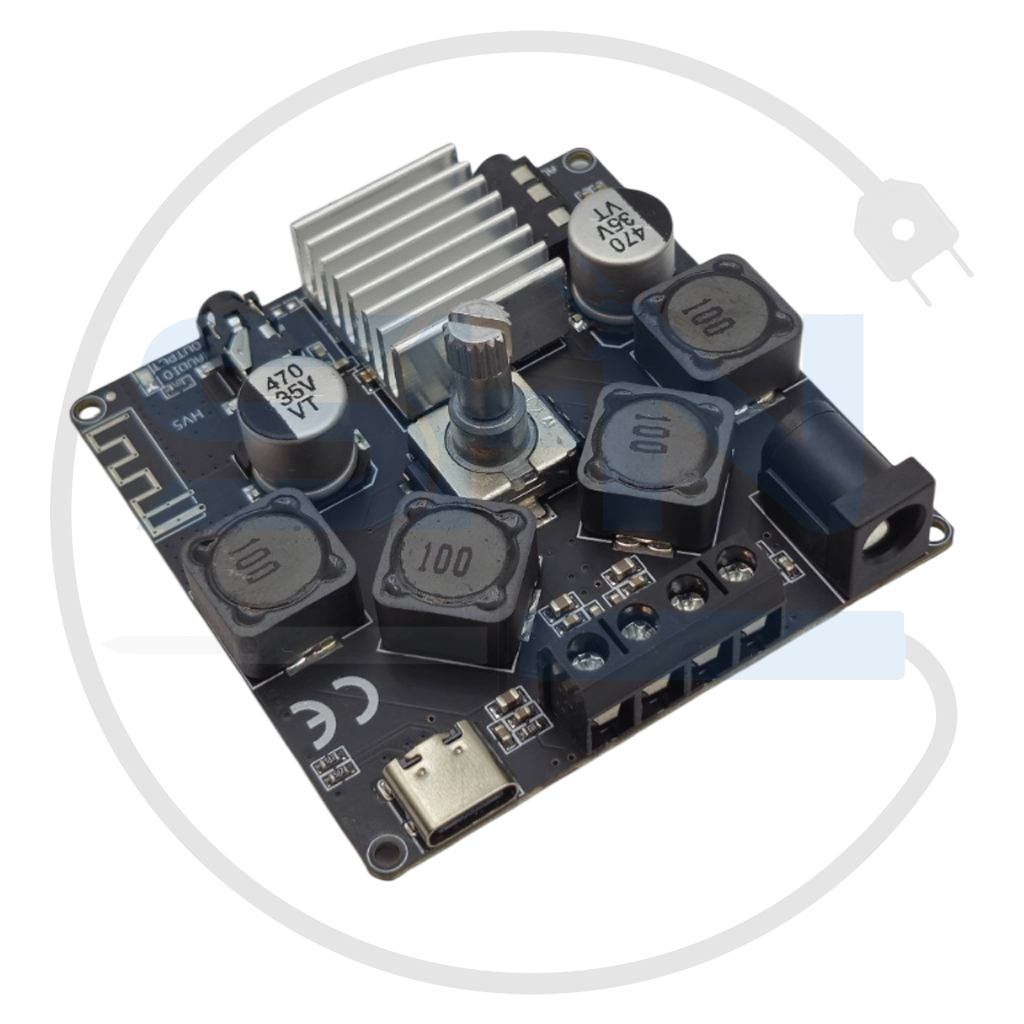

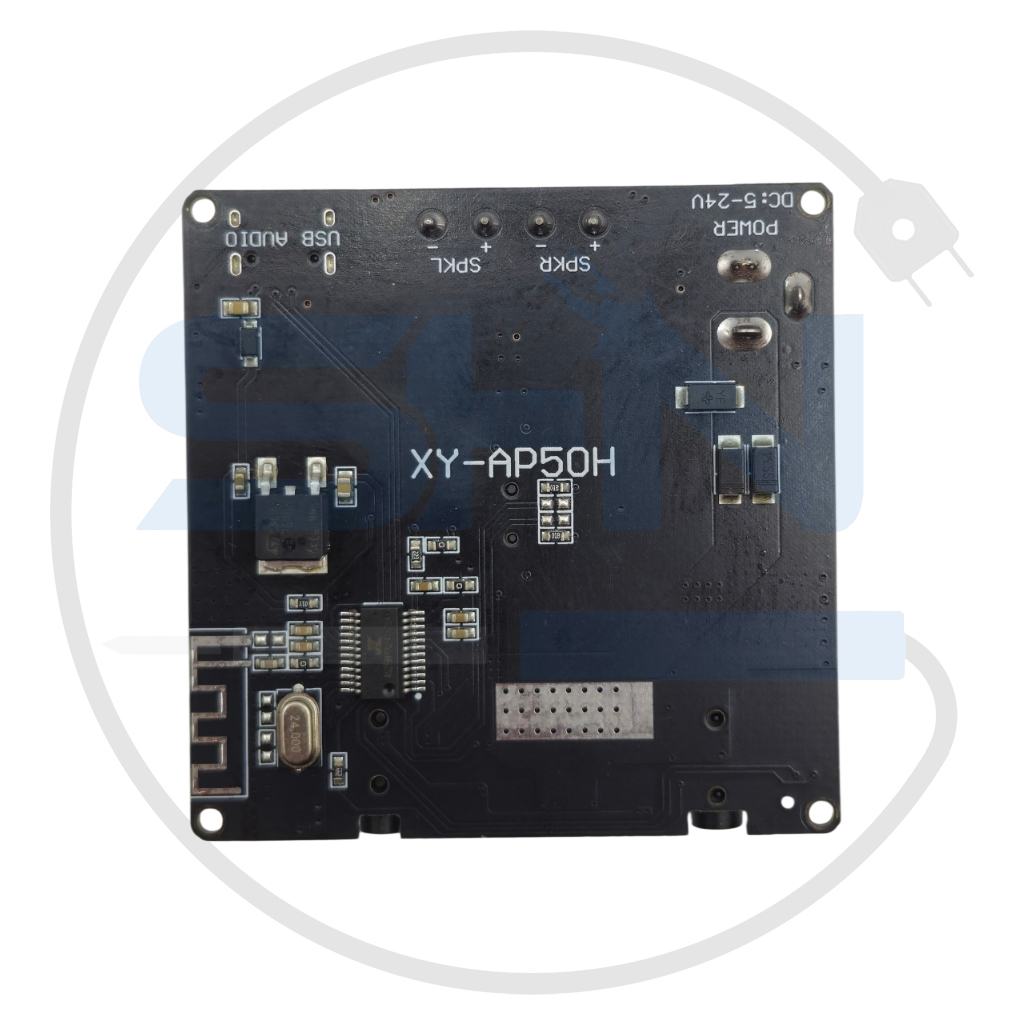

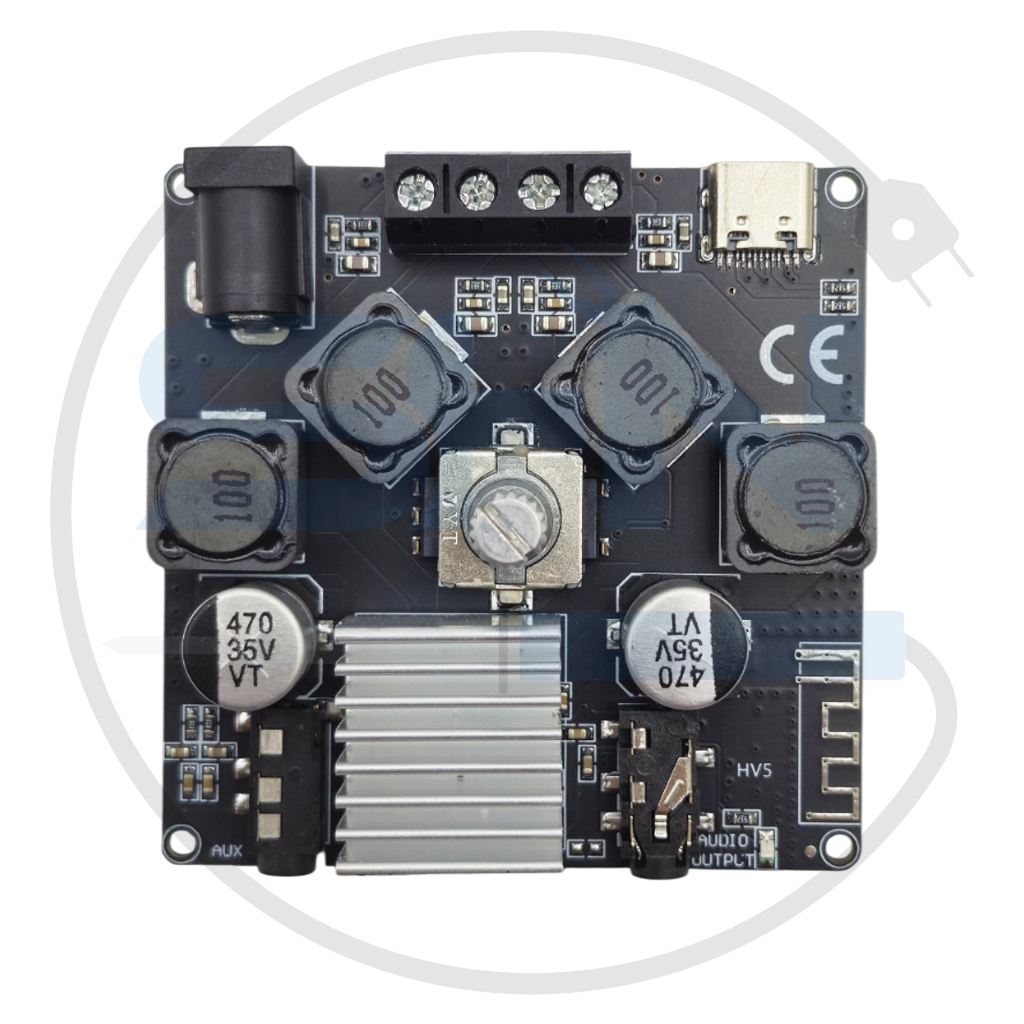

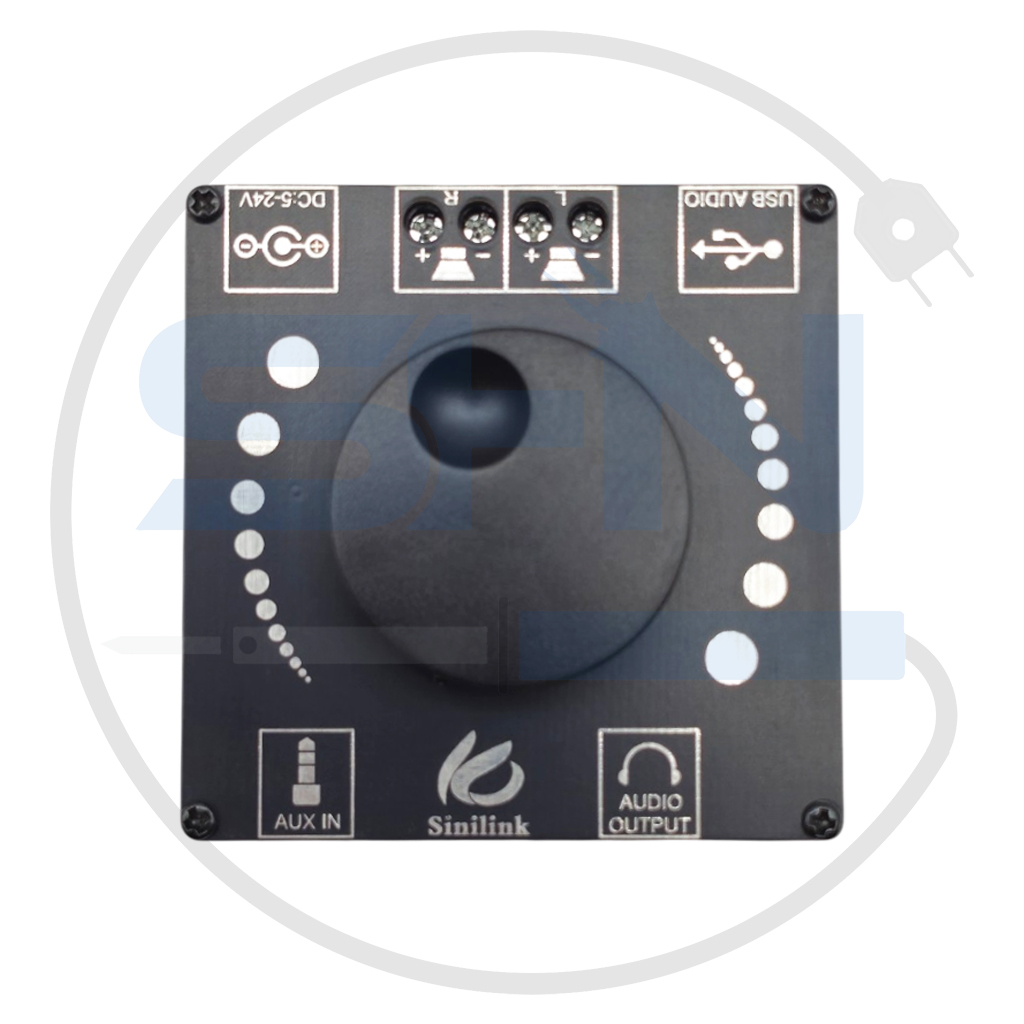

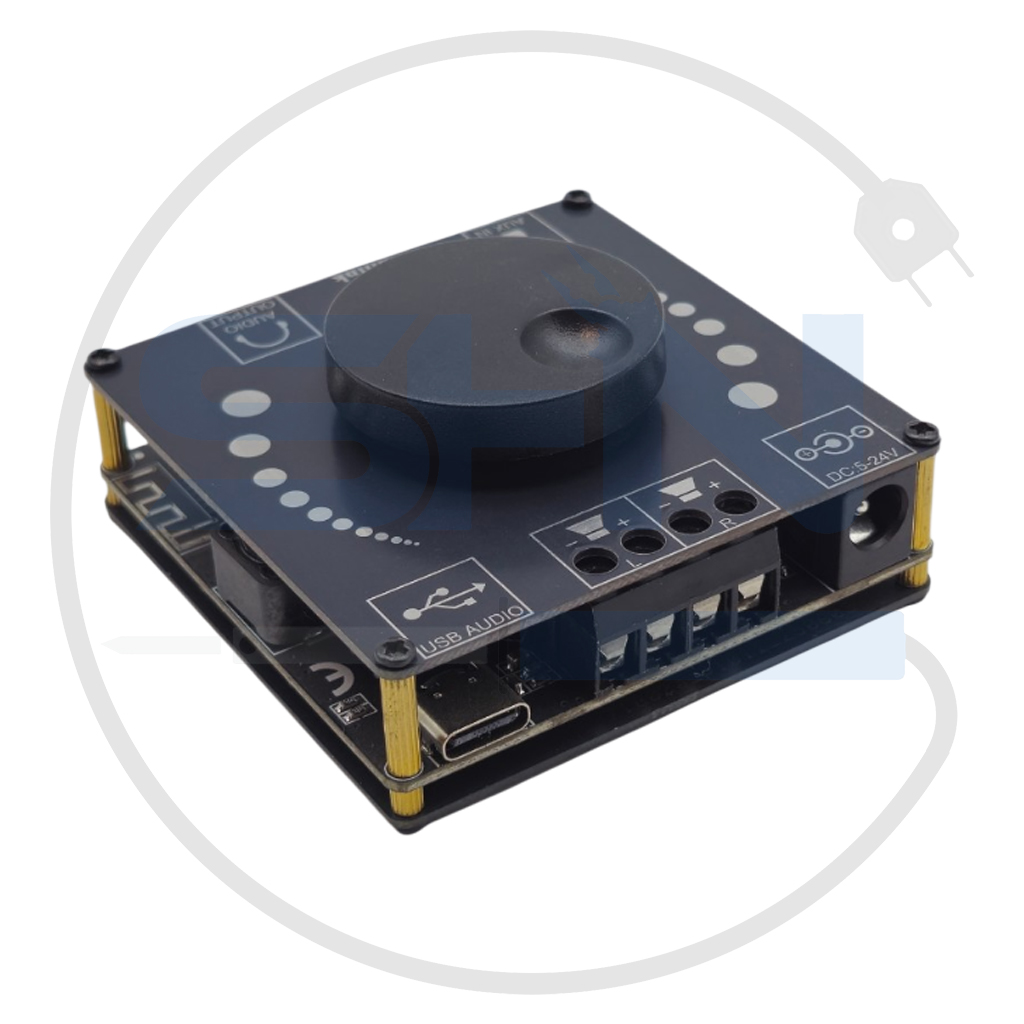

ماژول آمپلی فایر استریو بلوتوث دار مدل XY-AP50H یک برد تقویت کننده صوتی قدرتمند با استفاده از آی سی TPA3116 ساخت شرکت Texas Instruments است. این ماژول با طراحی کلاس D، توان بالایی را با راندمان بی نظیر (بیش از 85%) ارائه می دهد و گرمای بسیار کمی تولید می کند. این ویژگی ها آن را به گزینه ای ایده آل برای ساخت اسپیکرهای اکتیو، سیستم های صوتی DIY و پروژه هایی با محدودیت توان تبدیل کرده است. با توان واقعی 2×40 وات روی امپدانس 4Ω، این ماژول کیفیت صدای شفاف و عمیقی را برای کاربران فراهم می کند.

ویژگی های کلیدی

• آی سی TPA3116 با کیفیت بالا: استفاده از تراشه اصلی تگزاس اینسترومنتس که استاندارد جهانی در تقویت صداست و پایداری در توان های بالا را تضمین می کند.
• بلوتوث و USB Type-C: امکان اتصال بی سیم و پخش فایل های صوتی از طریق درگاه USB Type-C با پشتیبانی از OTG.
• ورودی/خروجی چندگانه: شامل ورودی AUX آنالوگ استریو و خروجی Line Out برای اتصال به آمپلی فایرهای دیگر.
• راندمان بسیار بالا: طراحی کلاس D باعث مصرف انرژی کم و کاهش گرمای تولیدی شده است.
• کنترل دستی صدا: وجود پتانسیومتر روی برد برای تنظیم سطح صدا بدون نیاز به قطعات جانبی.

ایمنی و طراحی بدنه

این ماژول با ولتاژ ورودی 12-24 ولت DC سازگار است، اما برای دستیابی به حداکثر کارایی، استفاده از منبع تغذیه با جریان حداقل 3 آمپر ضروری است. طراحی فشرده آن اجازه نصب آسان در باکس های صوتی کوچک یا پروژه های الکترونیکی را می دهد. همچنین استفاده از خازن الکترولیتی در مسیر تغذیه برای جلوگیری از نوسانات ولتاژ در هنگام پخش بیس توصیه می شود.

کاربردها

• ساخت اسپیکر اکتیو: تبدیل بلندگوهای معمولی به اسپیکرهای هوشمند با قابلیت بلوتوث.
• سیستم های صوتی DIY: گزینه ای کامل برای علاقه مندان به ساخت سیستم های صوتی شخصی.
• استفاده در محیط های کوچک: مناسب برای اتاق کار، میز کامپیوتر یا پروژه های قابل حمل با نیاز به صدای شفاف.

نکات طلایی برای طول عمر بیشتر دستگاه

• منبع تغذیه مناسب: استفاده از آداپتور با جریان حداقل 3 آمپر برای جلوگیری از نویز و افت ولتاژ.
• استفاده از خازن: نصب خازن الکترولیتی بزرگ در مسیر تغذیه برای پایداری بیشتر.
• انتخاب امپدانس صحیح: استفاده از بلندگوهای با امپدانس 4-8 اهم برای جلوگیری از فشار بیش از حد روی آی سی.

جدول مشخصات فنی ماژول XY-AP50H

جمع بندی

ماژول آمپلی فایر XY-AP50H با استفاده از آی سی مرغوب TPA3116 و امکاناتی مانند بلوتوث، USB Type-C و راندمان بالا، یکی از کامل ترین گزینه ها برای ساخت سیستم های صوتی با کیفیت است. این ماژول با توان واقعی 2×40 وات، طراحی کلاس D و اندازه کوچک، انتخابی هوشمندانه برای حرفه ای ها و آماتورها در دنیای صوت محسوب می شود.
