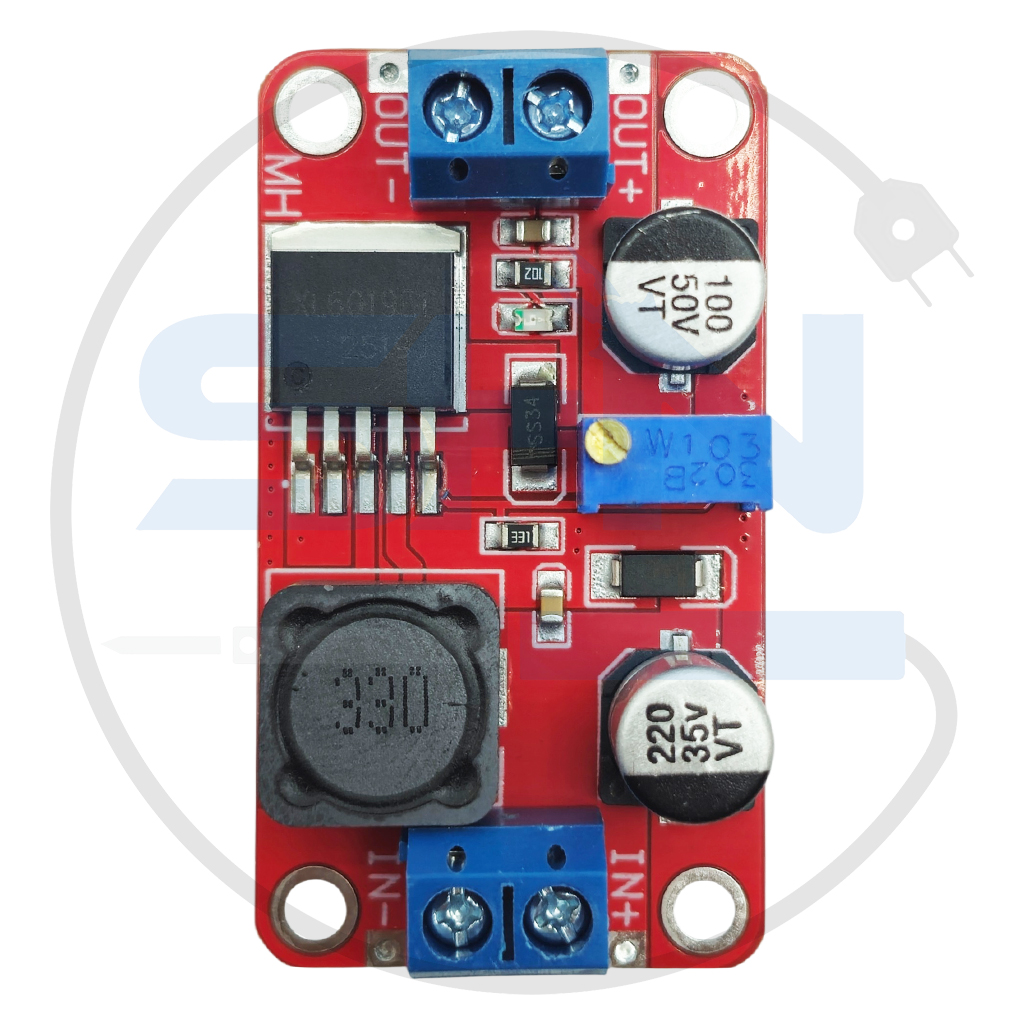

ماژول افزاینده ولتاژ 5 آمپری مدل XL6019 یکی از کارآمدترین و مطمئن‌ترین مبدل‌های تقویت‌کننده ولتاژ (Step-Up) در بازار الکترونیک است. این ماژول به عنوان نسل بهبودیافته و ارتقایافته ماژول‌های قدیمی‌تر مانند LM2577 شناخته می‌شود که با برخورداری از فرکانس سوئیچینگ بالاتر و راندمان حرارتی بهتر، پایداری بسیار بالاتری را در خروجی ارائه می‌دهد. اگر نیاز دارید ولتاژهای پایینی مانند ۵ یا ۱۲ ولت باتری یا آداپتور را به ولتاژهای بالاتری تا سقف ۶۰ ولت تبدیل کنید، این بورد صنعتی با قیمت اقتصادی و ابعاد مینیاتوری خود، بهترین انتخاب برای شماست.

ویژگی‌های کلیدی ماژول XL6019

• توان خروجی بالا: این ماژول قادر است به لطف معماری بهینه‌اش تا توان حداکثر ۷۵ وات را در خروجی برای بارهای الکترونیکی تامین کند.
• راندمان سوئیچینگ بالا: با راندمان کاری فوق‌العاده ۹۰ تا ۹۵ درصدی، کمترین هدررفت انرژی به صورت حرارت را تجربه خواهید کرد که طول عمر قطعات را تضمین می‌کند.
• پتانسیومتر چند دور دقیق: مجهز به پتانسیومتر مولتی‌ترن (دقیق) جهت تنظیم بسیار روان و میلی‌ولتی ولتاژ خروجی بدون نوسان.
• جریان خروجی ۵ آمپری: توانایی ارائه جریان مداوم تا ۵ آمپر (و تا ۸ آمپر در پیک‌های کوتاه‌مدت لحظه‌ای) این ماژول را در کلاس بورد‌های توان‌بالا قرار می‌دهد.

سیستم خنک‌سازی و طراحی بدنه

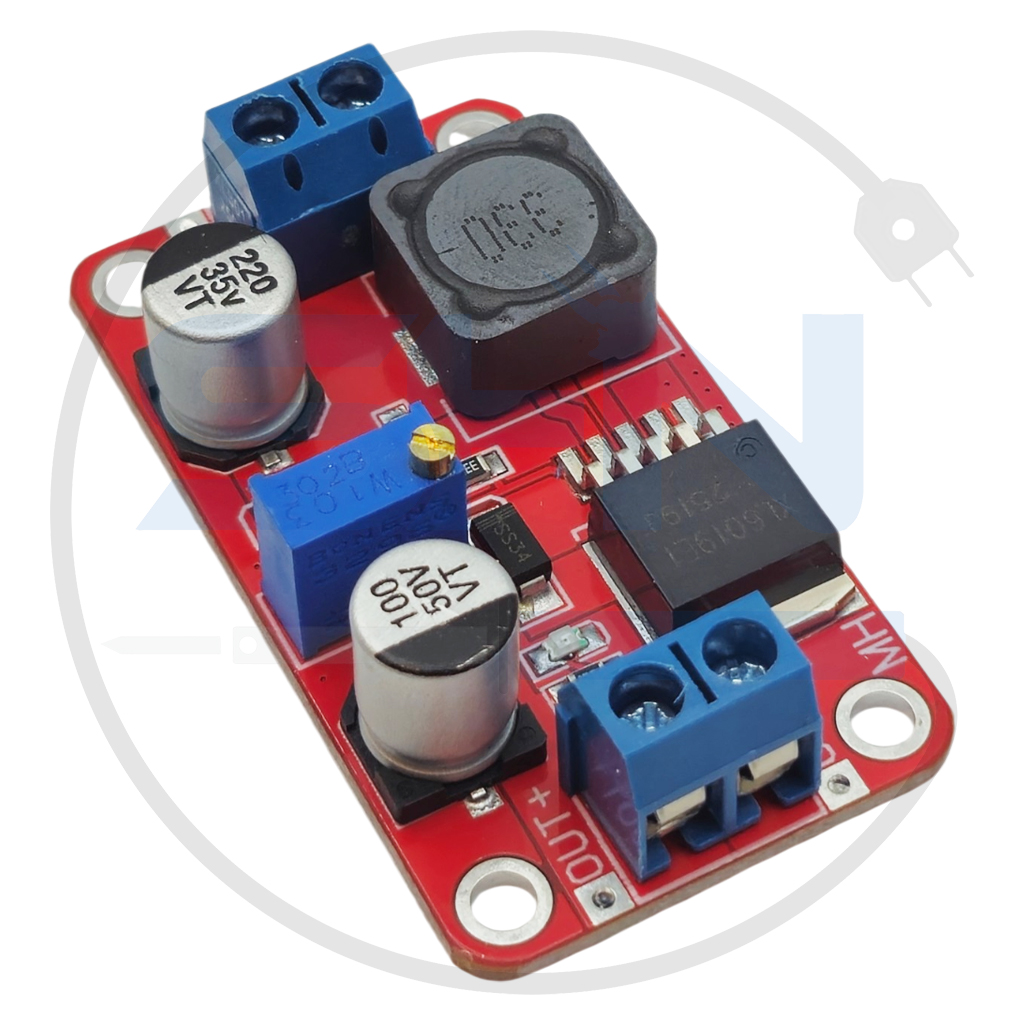

ماژول XL6019 به یک هیت‌سینک فلزی آلومینیومی مستحکم مجهز شده است که به طور مستقیم روی تراشه اصلی قرار می‌گیرد. این طراحی هوشمندانه باعث می‌شود حرارت ایجاد شده در جریان‌های بالا به سرعت به محیط منتقل شده و از داغ شدن شدید بورد جلوگیری شود. همچنین ابعاد فشرده ۵۵ در ۲۵ میلی‌متری آن اجازه می‌دهد تا در کوچک‌ترین کیس‌های پروژه و جعبه‌های کنترل به سادگی نصب و راه‌اندازی شود.

کاربردها

• تغذیه تجهیزات ۱۲ و ۲۴ ولت با باتری تک سلول: راه‌اندازی آسان انواع مودم‌ها، نمایشگرها و بازوهای مکانیکی با باتری‌های لیتیومی ۳.۷ ولت.
• افزایش ولتاژ در سیستم‌های خورشیدی: تطبیق ولتاژ پنل‌های خورشیدی کوچک با ولتاژ مورد نیاز شارژ باتری‌های اسیدی و لیتیومی.
• راه‌اندازی ال‌ای‌دی‌های توان بالا (Power LED): سری کردن ال‌ای‌دی‌ها و تامین ولتاژ مستقیم بالا جهت روشنایی.
• استفاده آزمایشگاهی و آموزشی: به عنوان یک منبع تغذیه متغیر افزاینده برای تست و عیب‌یابی بردهای مختلف الکترونیکی.

نکات طلایی برای طول عمر بیشتر ماژول

• اختلاف ولتاژ ورودی و خروجی: همواره توجه داشته باشید که این یک ماژول افزاینده (Boost) است؛ بنابراین ولتاژ ورودی شما همیشه باید حداقل ۱.۵ الی ۲ ولت کمتر از ولتاژ خروجی تنظیم‌شده باشد.
• جلوگیری از اتصال کوتاه خروجی: ماژول‌های افزاینده عموماً در برابر اتصال کوتاه مستقیم خروجی حساس هستند؛ از این رو استفاده از فیوز مناسب در مسیر خروجی توصیه می‌شود.
• جریان کشی مداوم: برای کارکرد مداوم در جریان‌های بالای ۳.۵ آمپر، استفاده از یک فن خنک‌کننده کوچک در کنار هیت‌سینک ماژول جهت پایداری بیشتر الزامی است.

جدول مشخصات فنی ماژول افزاینده ولتاژ XL6019

جمع‌بندی

ماژول افزاینده ولتاژ XL6019 با مشخصاتی نظیر جریان خروجی ۵ آمپری، راندمان بالا و تجهیز به هیت‌سینک خنک‌کننده پیش‌فرض، یک ابزار حیاتی و همه‌فن‌حریف برای هر میز کار الکترونیکی است. این مبدل افزاینده، پایداری ولتاژ خروجی پروژه شما را در سخت‌ترین شرایط کاری به بهترین شکل حفظ خواهد کرد.
