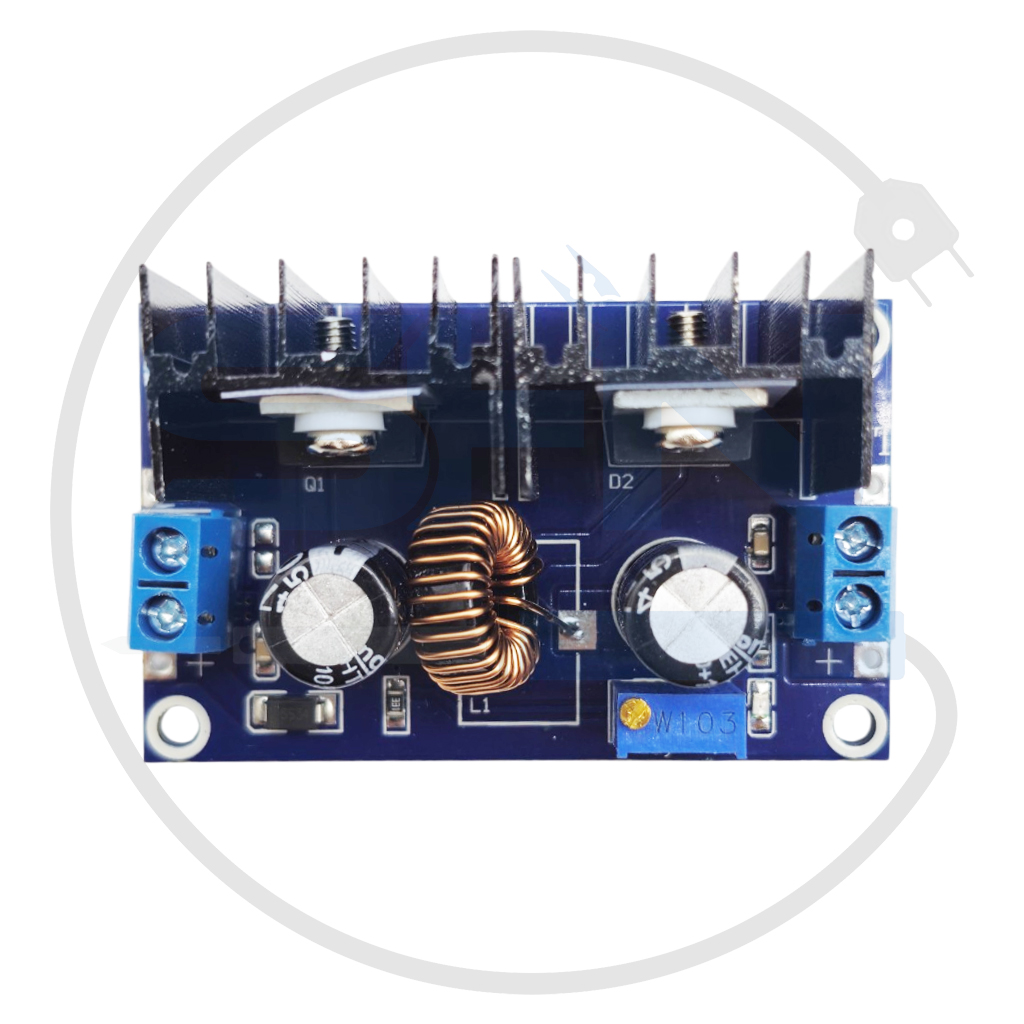

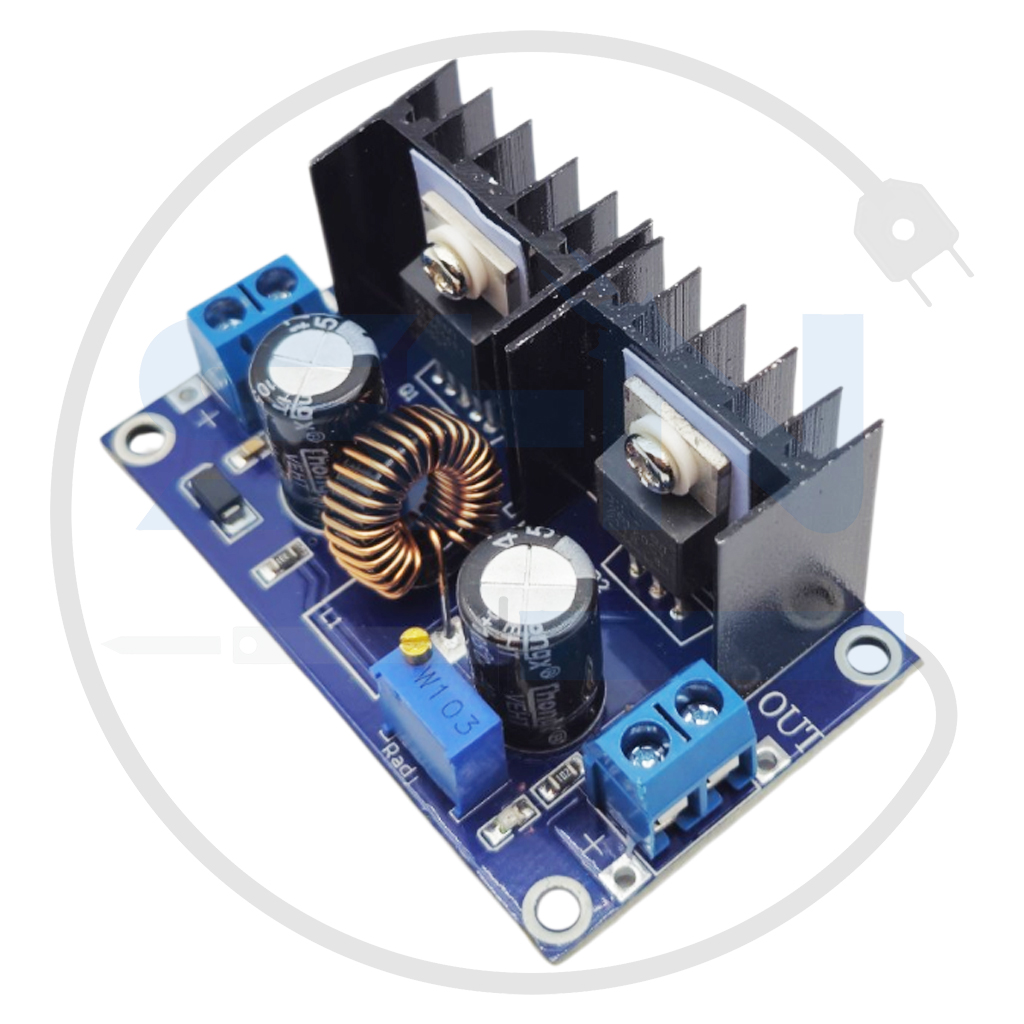

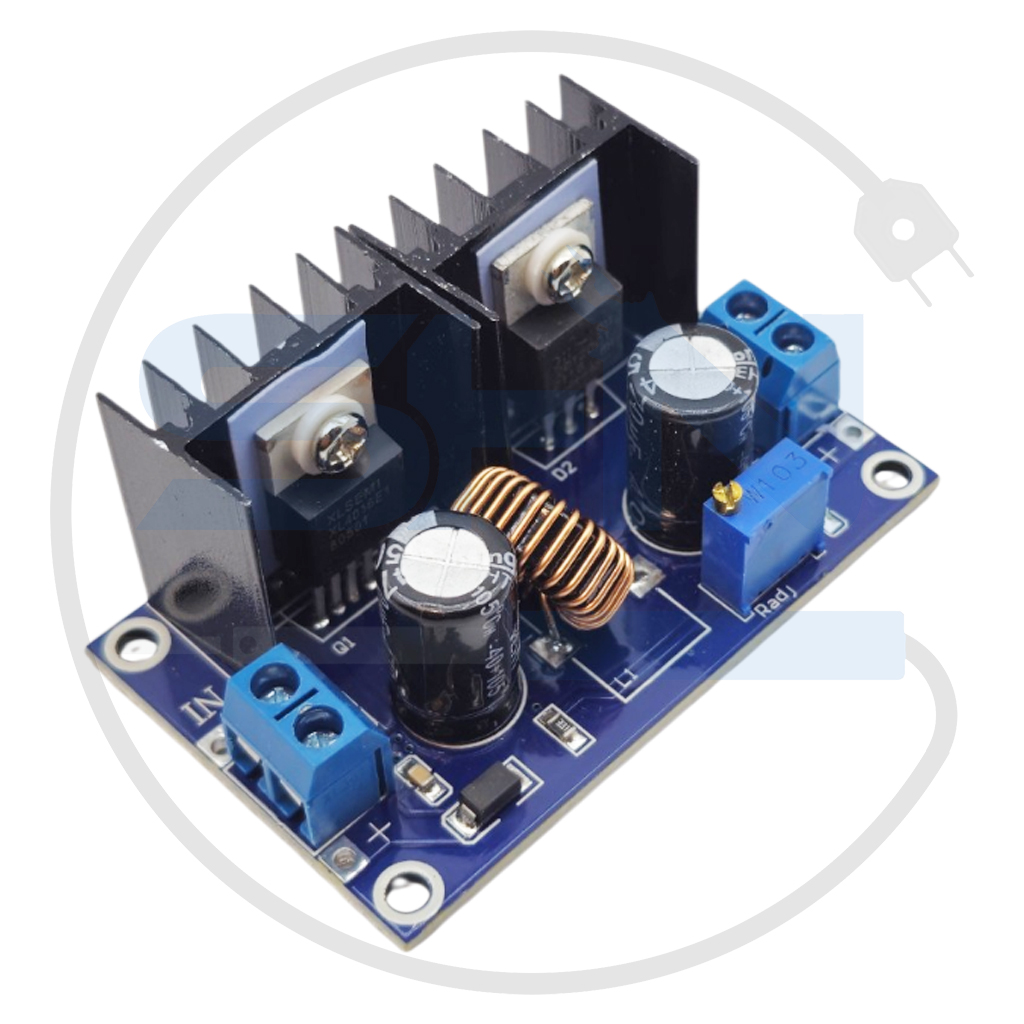

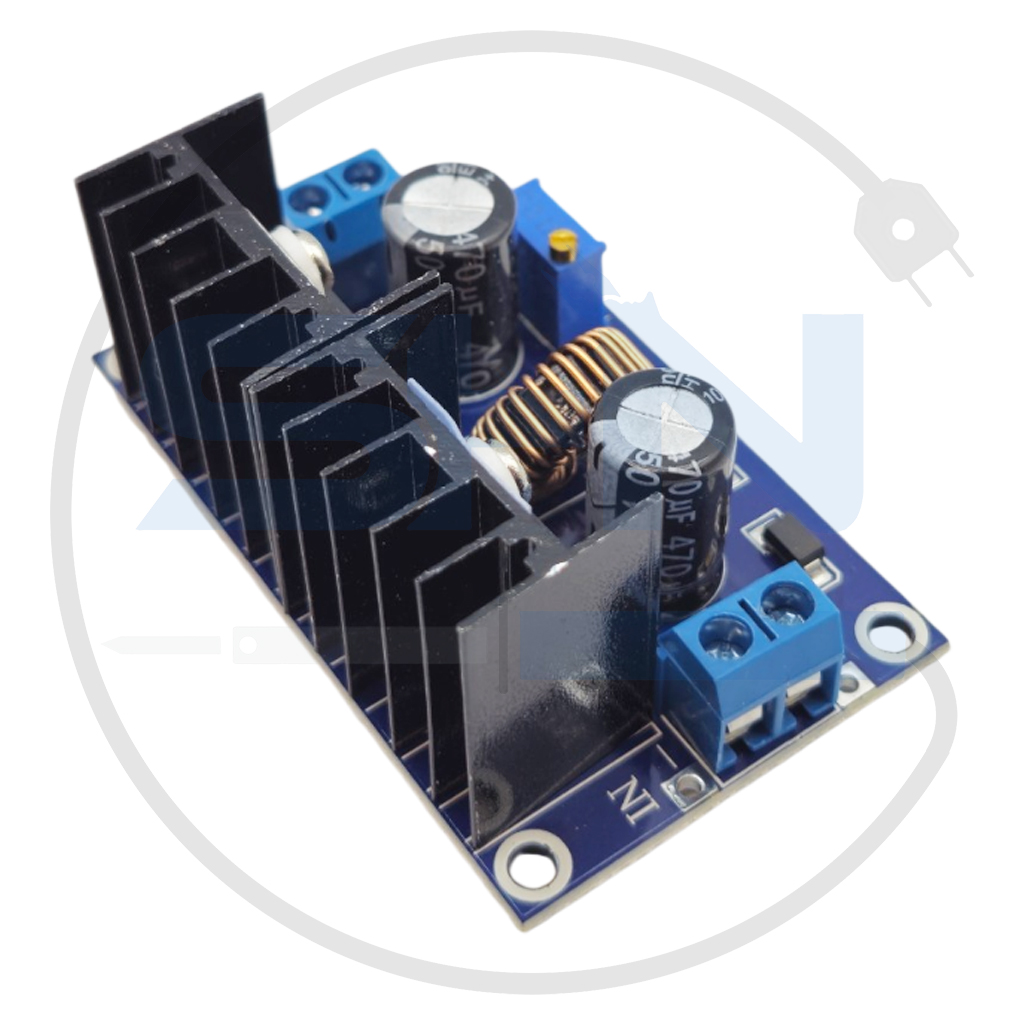

ماژول کاهنده ولتاژ XL4016E1 8A DC-DC یک مبدل قدرتمند و کاربردی برای کاهش ولتاژ DC در پروژه‌های الکترونیکی، منابع تغذیه قابل تنظیم، شارژرها و مدارهای صنعتی سبک است. این ماژول از نوع Buck بوده و با استفاده از چیپ XL4016E1 ساخت XLSEMI، ولتاژ ورودی 4 تا 40 ولت DC را دریافت کرده و خروجی قابل تنظیم 1.25 تا 36 ولت ارائه می‌دهد. وجود نمایشگر LED برای نمایش ولتاژ خروجی، پتانسیومتر 25 دور دقیق و راندمان تبدیل بالا، این برد را به گزینه‌ای مناسب برای کاربرانی تبدیل کرده که به تنظیم دقیق و پایدار ولتاژ نیاز دارند.

ویژگی‌های کلیدی ماژول XL4016E1

• تنظیم دقیق ولتاژ خروجی: این ماژول دارای پتانسیومتر 25 دور است که امکان تنظیم نرم و دقیق ولتاژ خروجی را فراهم می‌کند و برای تغذیه مدارهای حساس بسیار کاربردی است.
• توان و جریان خروجی مناسب: جریان خروجی دائم این برد تا 4 آمپر و جریان لحظه‌ای آن تا 8 آمپر است. برای استفاده در جریان‌های بالا، خنک‌سازی مناسب و تهویه کافی توصیه می‌شود.
• راندمان بالا تا 96 درصد: طراحی سوئیچینگ این مبدل باعث کاهش تلفات انرژی و تولید حرارت کمتر نسبت به رگولاتورهای خطی می‌شود.
• نمایشگر ولتاژ خروجی: وجود نمایشگر LED روی برد کمک می‌کند بدون نیاز دائمی به مولتی‌متر، مقدار ولتاژ خروجی را سریع و راحت بررسی کنید.

ایمنی و طراحی برد

ماژول کاهنده ولتاژ XL4016E1 با ابعاد 60 × 37 × 27.5 میلی‌متر طراحی شده و برای اتصال آسان‌تر، هم ترمینال پیچی و هم پد لحیم روی برد در نظر گرفته شده است. این ماژول به چندین حفاظت کاربردی مجهز است؛ از جمله محافظت در برابر اتصال کوتاه، اضافه‌جریان، دمای بالا، اضافه‌ولتاژ ورودی و محافظت معکوس قطبیت با دیود SS34. این قابلیت‌ها باعث می‌شوند برد در شرایط کاری مختلف پایداری بیشتری داشته باشد و احتمال آسیب به مدار کاهش پیدا کند.

کاربردها

• ساخت منبع تغذیه قابل تنظیم: مناسب برای تبدیل آداپتورهای DC به منبع تغذیه ولتاژ متغیر.
• تغذیه ماژول‌ها و بردهای الکترونیکی: قابل استفاده برای آردوینو، ماژول‌های مخابراتی، رله، موتور DC و مدارهای کنترلی.
• پروژه‌های رباتیک و صنعتی سبک: مناسب برای کاهش ولتاژ باتری یا منبع تغذیه در پروژه‌هایی که جریان نسبتاً بالا نیاز دارند.
• شارژ و راه‌اندازی تجهیزات DC: قابل استفاده در مدارهایی که به ولتاژ پایدار و قابل تنظیم نیاز دارند.

نکات طلایی برای استفاده بهتر

• اختلاف ولتاژ ورودی و خروجی: برای عملکرد صحیح، ولتاژ ورودی باید حداقل حدود 1.5 ولت بیشتر از ولتاژ خروجی تنظیم‌شده باشد.
• خنک‌سازی در جریان بالا: در جریان‌های نزدیک به 8 آمپر یا توان‌های بالا، استفاده از فن یا هیت‌سینک کمکی پیشنهاد می‌شود.
• تنظیم قبل از اتصال بار: ابتدا ولتاژ خروجی را بدون اتصال مصرف‌کننده تنظیم کنید، سپس بار اصلی را به ماژول وصل نمایید.
• رعایت قطبیت ورودی: با وجود محافظت معکوس قطبیت، بهتر است همیشه قبل از اتصال تغذیه، مثبت و منفی ورودی را بررسی کنید.

جدول مشخصات فنی ماژول کاهنده ولتاژ XL4016E1 8A DC-DC

جمع‌بندی

ماژول کاهنده ولتاژ XL4016E1 8A DC-DC یک انتخاب مطمئن برای کاهش ولتاژ و ساخت منابع تغذیه قابل تنظیم است. ترکیب ولتاژ خروجی قابل تنظیم، راندمان بالا، نمایشگر ولتاژ، پتانسیومتر دقیق و حفاظت‌های داخلی باعث شده این برد برای تعمیرکاران، دانشجویان، سازندگان پروژه‌های الکترونیکی و طراحان مدار گزینه‌ای کاربردی و مقرون‌به‌صرفه باشد.
