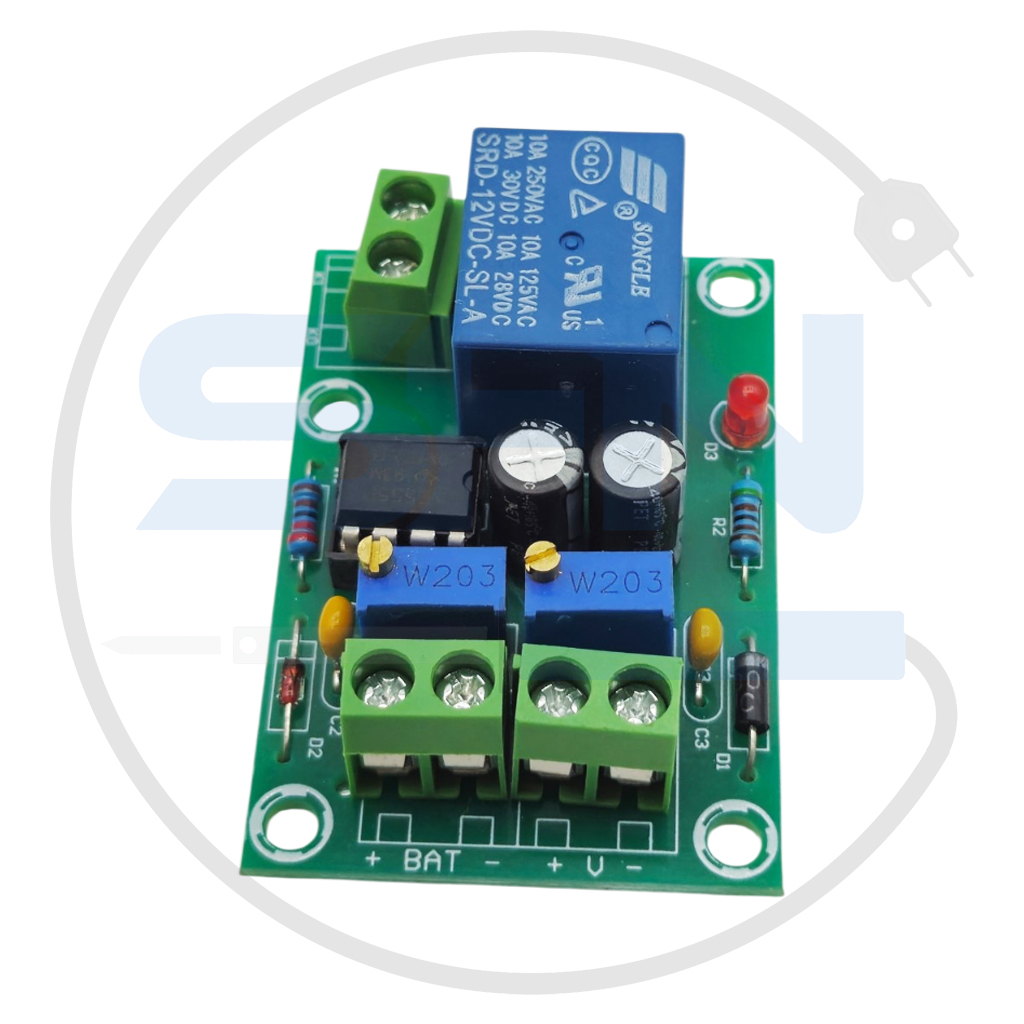

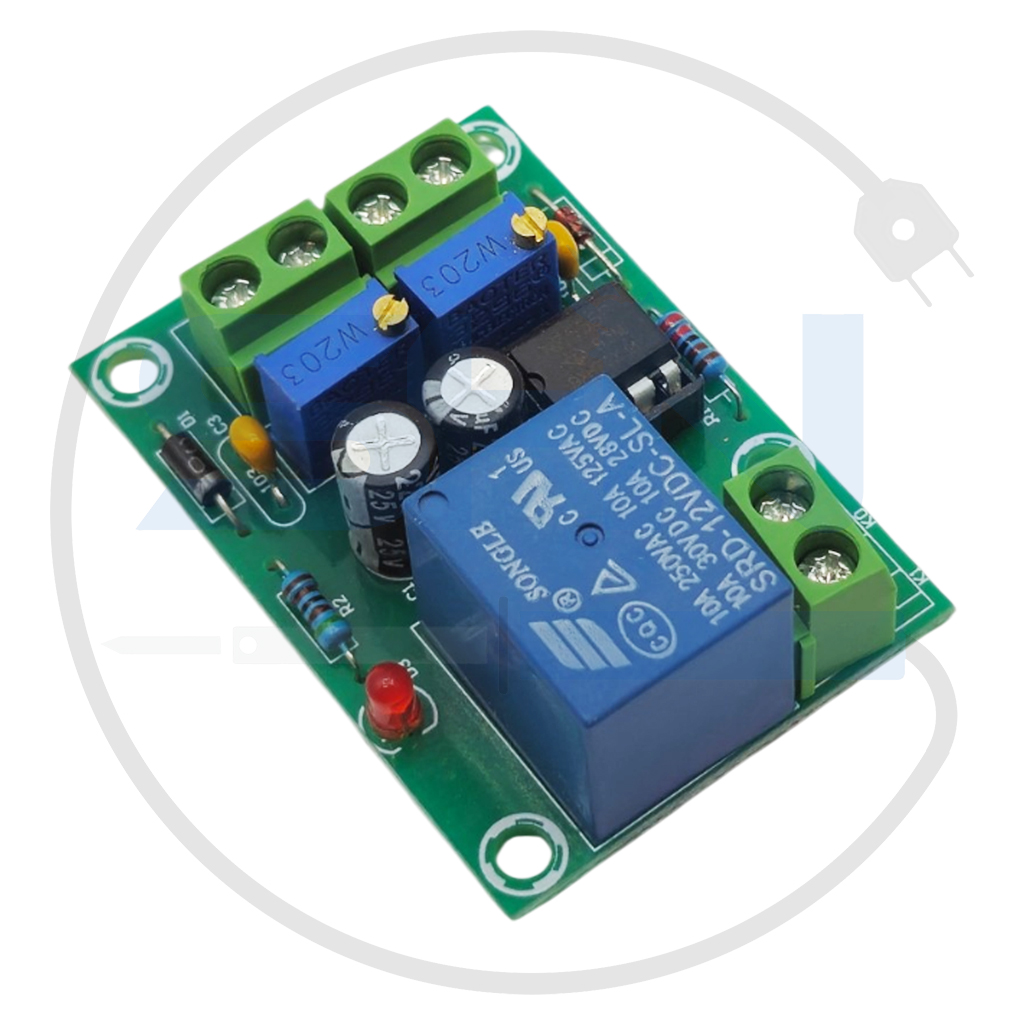

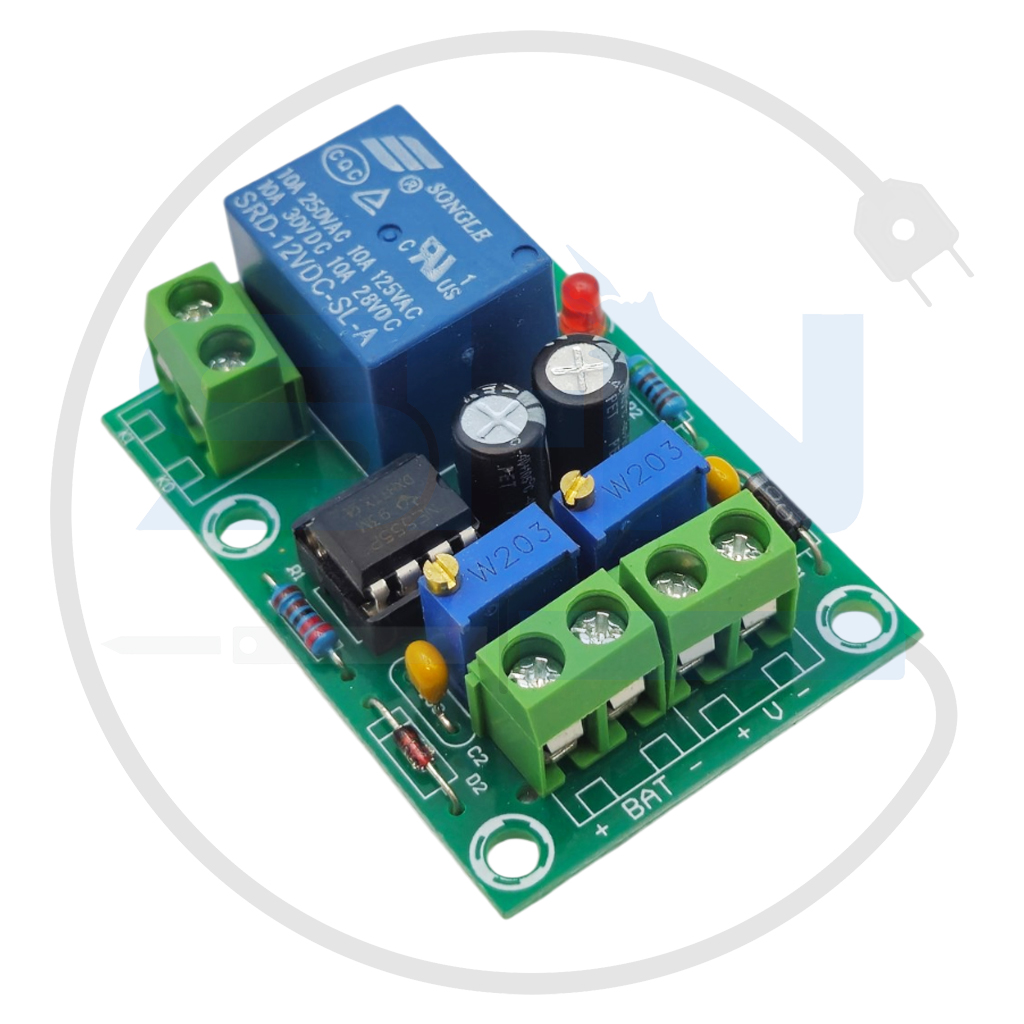

ماژول کنترل شارژ باتری ۱۲ ولت مدل XH-M601

یکی از دغدغه‌های اصلی در استفاده از باتری‌های ۱۲ ولت (مانند باتری‌های یو‌پی‌اس، خودرو، موتورسیکلت و سیستم‌های خورشیدی)، خراب شدن باتری به دلیل شارژ بیش از حد یا تخلیه بیش از حد آن است. ماژول کنترل شارژ باتری XH-M601 به عنوان یک کلید اتوماتیک و هوشمند در مسیر شارژر قرار می‌گیرد تا سلامت و طول عمر باتری شما را تضمین کند.

این برد با سنجش مداوم ولتاژ باتری، در صورتی که ولتاژ از حد مشخصی پایین‌تر بیاید، رله را فعال کرده و شارژر را به باتری متصل می‌کند. پس از کامل شدن شارژ و رسیدن ولتاژ باتری به حد نصاب تعریف‌شده، رله مجدداً قطع شده و عملیات شارژ متوقف می‌شود. به این ترتیب، باتری شما هرگز دچار تورم، داغی شدید و کاهش طول عمر نخواهد شد.

ویژگی‌های کلیدی ماژول قطع‌کن شارژر XH-M601:

• کنترل تمام اتوماتیک: بدون نیاز به سرکشی مداوم، پروسه قطع و وصل شارژ را مدیریت می‌کند.
• قابلیت تنظیم دقیق: به کمک دو پتانسیومتر مولتی‌ترن روی برد، می‌توانید آستانه شروع شارژ و آستانه قطع شارژ را به دلخواه تنظیم کنید.
• رله ۱۰ آمپری قدرتمند: امکان هدایت جریان‌های شارژ تا حداکثر ۱۰ آمپر (به صورت لحظه‌ای) و ۶ تا ۸ آمپر به صورت مداوم.
• نشانگر وضعیت LED: روشن بودن ال‌ای‌دی روی برد نشان‌دهنده وصل بودن مسیر شارژر به باتری است.

جدول مشخصات فنی (Parameter Table)

راهنمای تنظیم پتانسیومترها برای مشتریان شادمهر الکترونیک

برای تنظیم دقیق ماژول، می‌توانید مراحل زیر را انجام دهید:

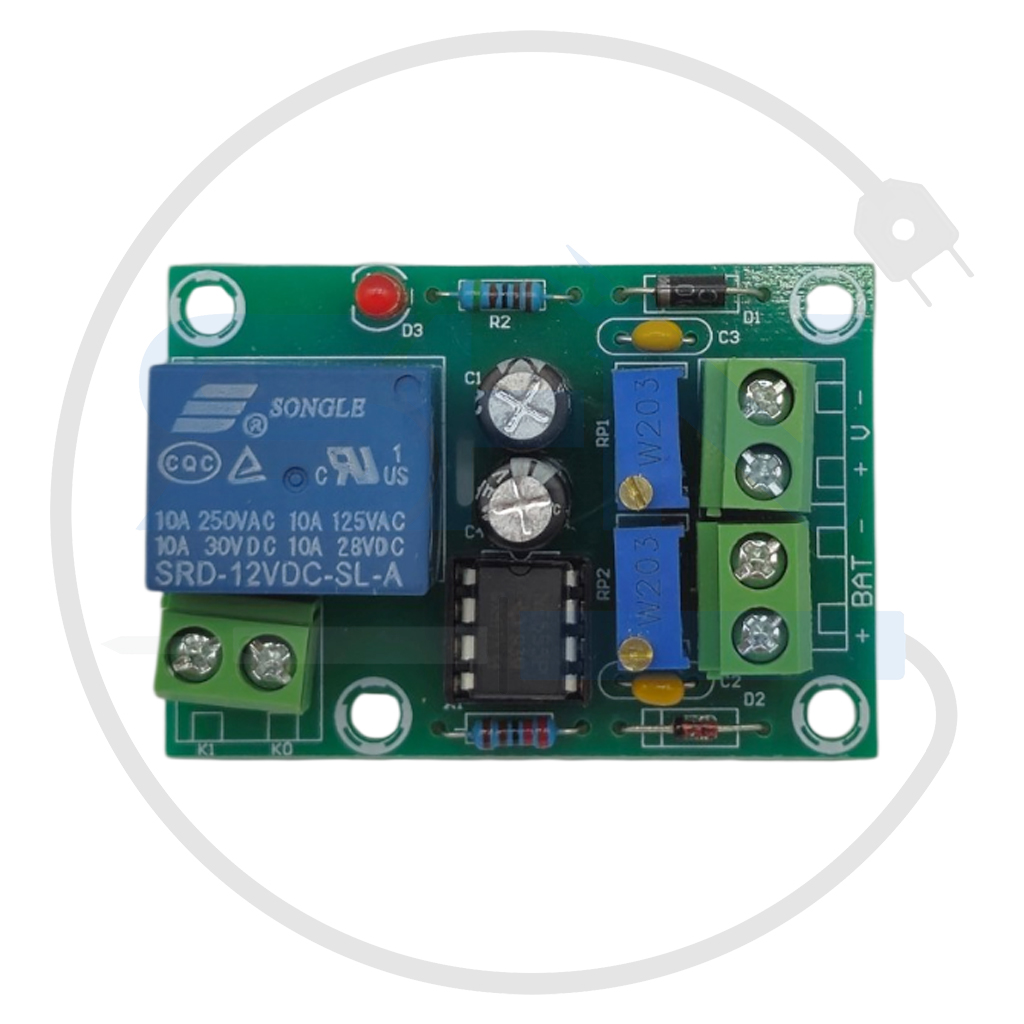

1. پتانسیومتر RP1 (ولتاژ استارت): برای تنظیم ولتاژی است که می‌خواهید در آن شارژر شروع به کار کند (مثلاً ۱۱.۵ ولت). با چرخاندن آن در جهت عقربه‌های ساعت ولتاژ شروع افزایش و در خلاف جهت کاهش می‌یابد.
2. پتانسیومتر RP2 (ولتاژ قطع): برای تنظیم ولتاژ نهایی باتری است که می‌خواهید در آن پروسه شارژ متوقف شود (مثلاً ۱۴.۴ ولت). با چرخاندن آن در جهت عقربه‌های ساعت ولتاژ قطع افزایش می‌یابد.
3. نکته سیم‌کشی: دقت کنید که پایه‌های ورودی تغذیه ماژول باید حتماً به باتری متصل باشند؛ زیرا خود برد برای کارکرد و اندازه‌گیری ولتاژ به ولتاژ باتری نیاز دارد و در صورت عدم اتصال باتری، رله سوئیچ نخواهد کرد.
