ماژول آمپلی فایر تک کانال مونو XH-M542 (که با نام XH-542 نیز شناخته می‌شود) یکی از محبوب‌ترین و قوی‌ترین بردهای تقویت‌کننده صوتی کلاس D در بازار الکترونیک است. این ماژول بر پایه تراشه قدرتمند TPA3116D2 طراحی شده است که به دلیل راندمان بالا و تولید حرارت بسیار کم، گزینه‌ای بی‌نظیر برای ساخت سیستم‌های صوتی پرتابل، ساب‌ووفرها و تقویت‌کننده‌های خودرویی به شمار می‌رود. ساختار مونو (Mono) این برد به شما اجازه می‌دهد تا حداکثر توان خروجی یعنی 100 وات واقعی را روی یک کانال خروجی متمرکز کرده و صدایی بسیار شفاف و کوبنده دریافت کنید.

ویژگی‌های کلیدی ماژول XH-M542

• توان خروجی 100 وات واقعی: این ماژول قادر است در ولتاژ کاری مناسب، توان خروجی حداکثری 100 وات را به بلندگو تحویل دهد که برای راه‌اندازی انواع باندهای بزرگ و ساب‌ووفرها کاملاً مناسب است.
• تراشه پیشرفته TPA3116D2: استفاده از این چیپ باکیفیت تضمین‌کننده نویز بسیار پایین، شفافیت بالای فرکانس‌های صوتی و بازدهی انرژی بالای 90 درصد است.
• کلاس کاری D (دیجیتال): به لطف کلاس کاری D، این برد مصرف جریان بسیار بهینه‌ای دارد و بر خلاف آمپلی‌فایرهای آنالوگ قدیمی، نیازی به هیت‌سینک‌های غول‌پیکر برای خنک‌سازی ندارد.
• ترمینال‌های پیچی برای اتصال آسان: برای ورودی منبع تغذیه و خروجی بلندگو از ترمینال‌های پیچی باکیفیت استفاده شده است تا برای راه‌اندازی آن نیازی به لحیم‌کاری مستقیم روی برد نداشته باشید.

طراحی بدنه و قطعات

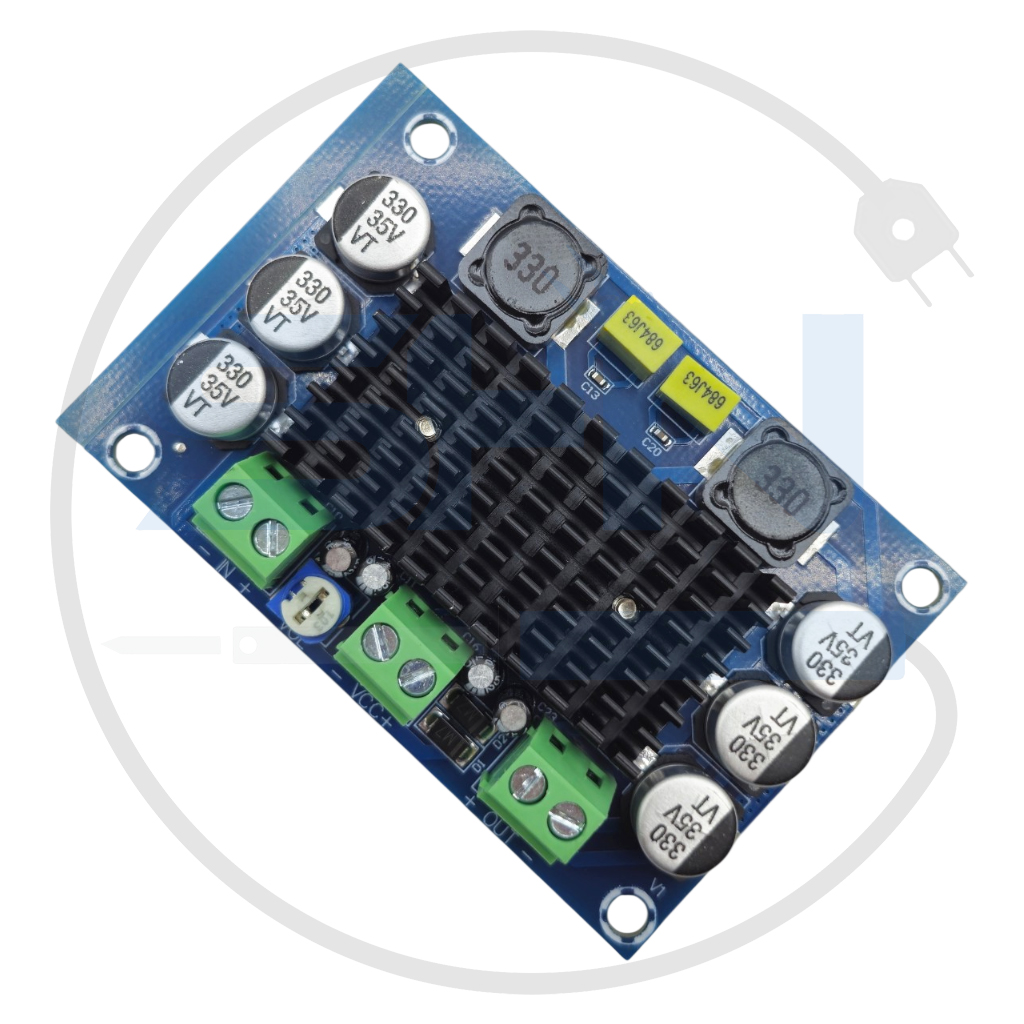

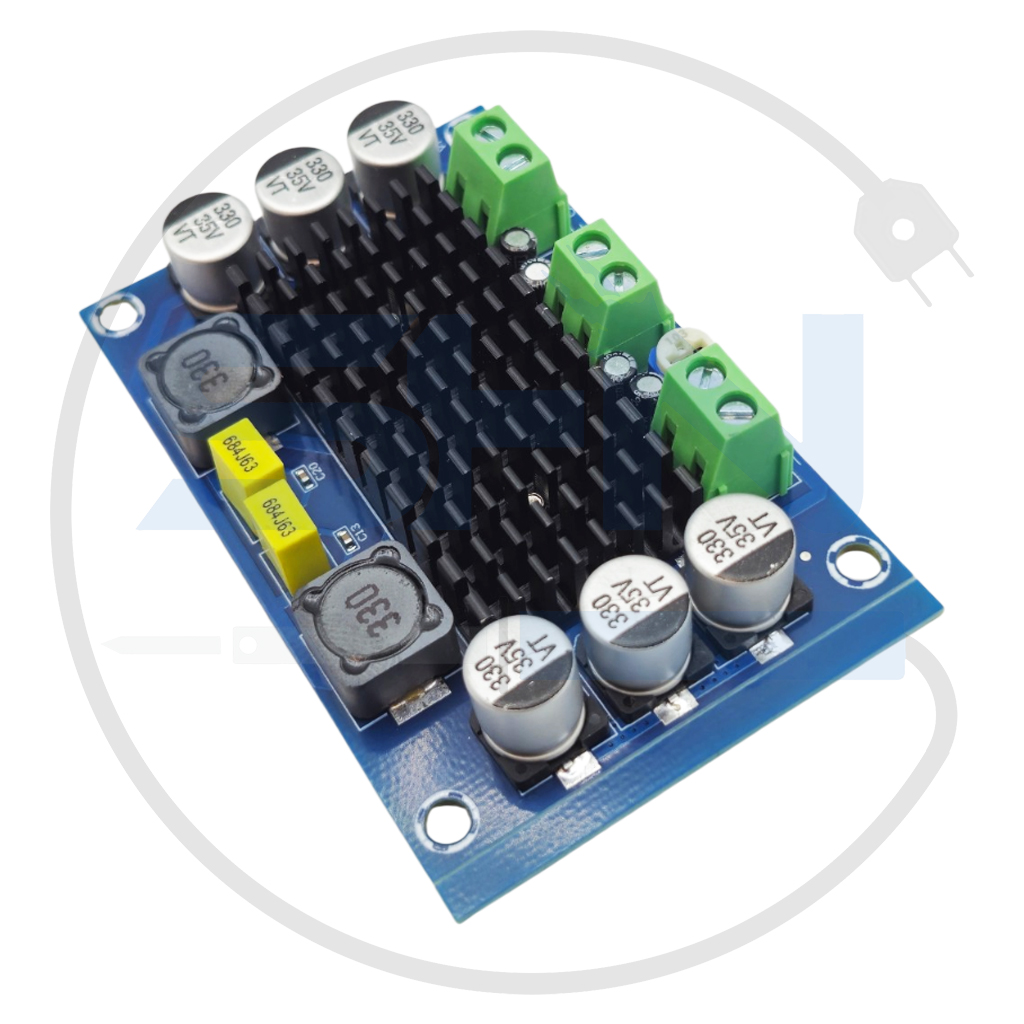

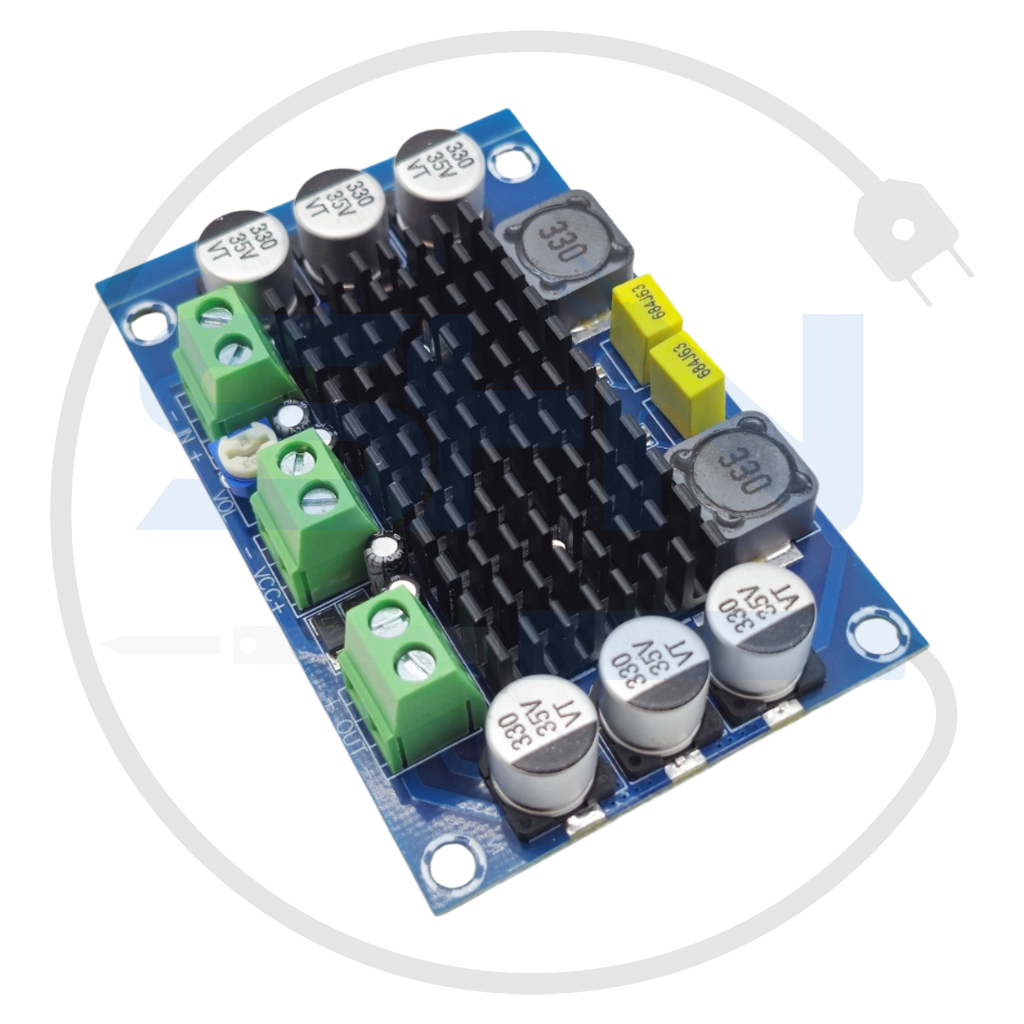

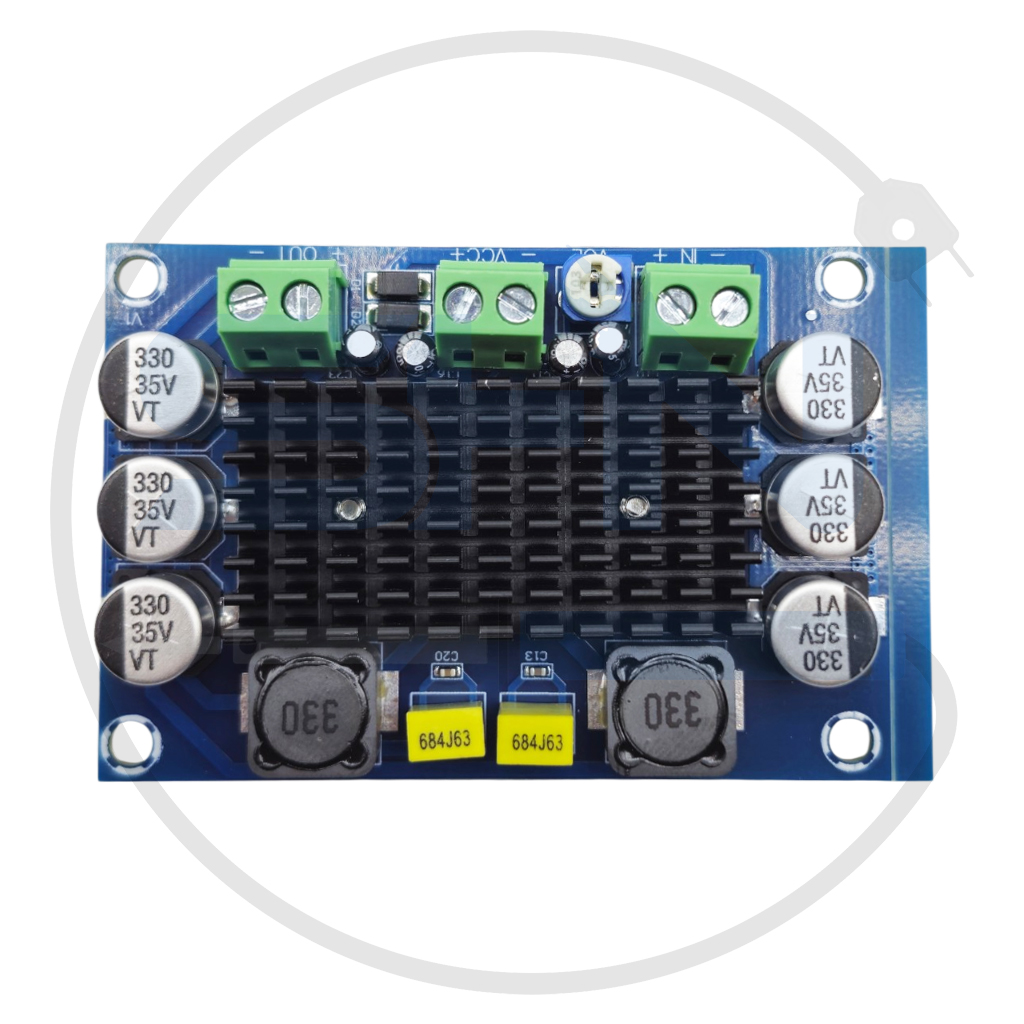

طراحی مدار چاپی (PCB) این ماژول بسیار فشرده و مهندسی‌شده است؛ به طوری که ابعاد آن تنها 79 در 54 میلی‌متر است. هیت‌سینک آلومینیومی نصب‌شده روی چیپ اصلی وظیفه خنک‌سازی مدار را به خوبی انجام می‌دهد. همچنین، خازن‌های فیلتر نویز ورودی و سلف‌های خروجی تعبیه شده روی برد، نوسانات جریان را گرفته و خروجی صدای بدون اعوجاج و با نسبت سیگنال به نویز عالی 100 دسی‌بل را ارائه می‌دهند.

کاربردها

• ساخت ساب‌ووفر و سیستم‌های تک‌کانال: مناسب برای راه‌اندازی باندهای بزرگ و ساب‌ووفر در سیستم‌های صوتی خانگی و کارگاهی.
• سیستم صوتی خودرو: با توجه به ولتاژ کاری 12 تا 26 ولت، این ماژول گزینه ایده‌آلی برای راه‌اندازی با باتری خودرو یا کامیون است.
• پروژه‌های پرتابل و بی‌سیم: به دلیل بازدهی بالا و مصرف بهینه باتری، در ساخت اسپیکرهای شارژی پرقدرت کاربرد فراوانی دارد.
• تقویت صدای تلویزیون و کامپیوتر: ارتقای کیفیت و حجم صدای خروجی نمایشگرها و کیس‌های کامپیوتری.

نکات طلایی برای طول عمر بیشتر دستگاه

• تأمین ولتاژ پایدار: برای دریافت حداکثر توان (100 وات)، بهتر است از ولتاژ 24 ولت DC با آمپراژ حداقل 5 آمپر استفاده کنید. اعمال ولتاژهای بالاتر از 26 ولت به مدار آسیب جدی می‌زند.
• تطبیق امپدانس بلندگو: حتماً از بلندگوهایی با امپدانس سازگار (ترجیحاً 4 تا 8 اهم) استفاده کنید تا جریان مصرفی از حد مجاز چیپ فراتر نرود.
• شیلدینگ کابل ورودی: برای جلوگیری از القای نویزهای محیطی و صدای هوم، برای سیم‌کشی ورودی صدا (Audio Input) حتماً از کابل‌های شیلددار مرغوب استفاده کنید.

جدول مشخصات فنی ماژول آمپلی فایر XH-M542

جمع‌بندی

ماژول آمپلی فایر مونو XH-M542 با تکیه بر تراشه قدرتمند TPA3116D2 و خروجی 100 واتی خود، تعادلی فوق‌العاده میان ابعاد بسیار کوچک، راندمان مصرف انرژی و کیفیت پخش صدا برقرار کرده است. اگر به دنبال طراحی و ساخت یک سیستم صوتی تک‌کانال قدرتمند یا ساب‌ووفر اختصاصی هستید، این برد با قیمت مناسب و راه‌اندازی آسان بهترین انتخاب برای میز کار شماست.
