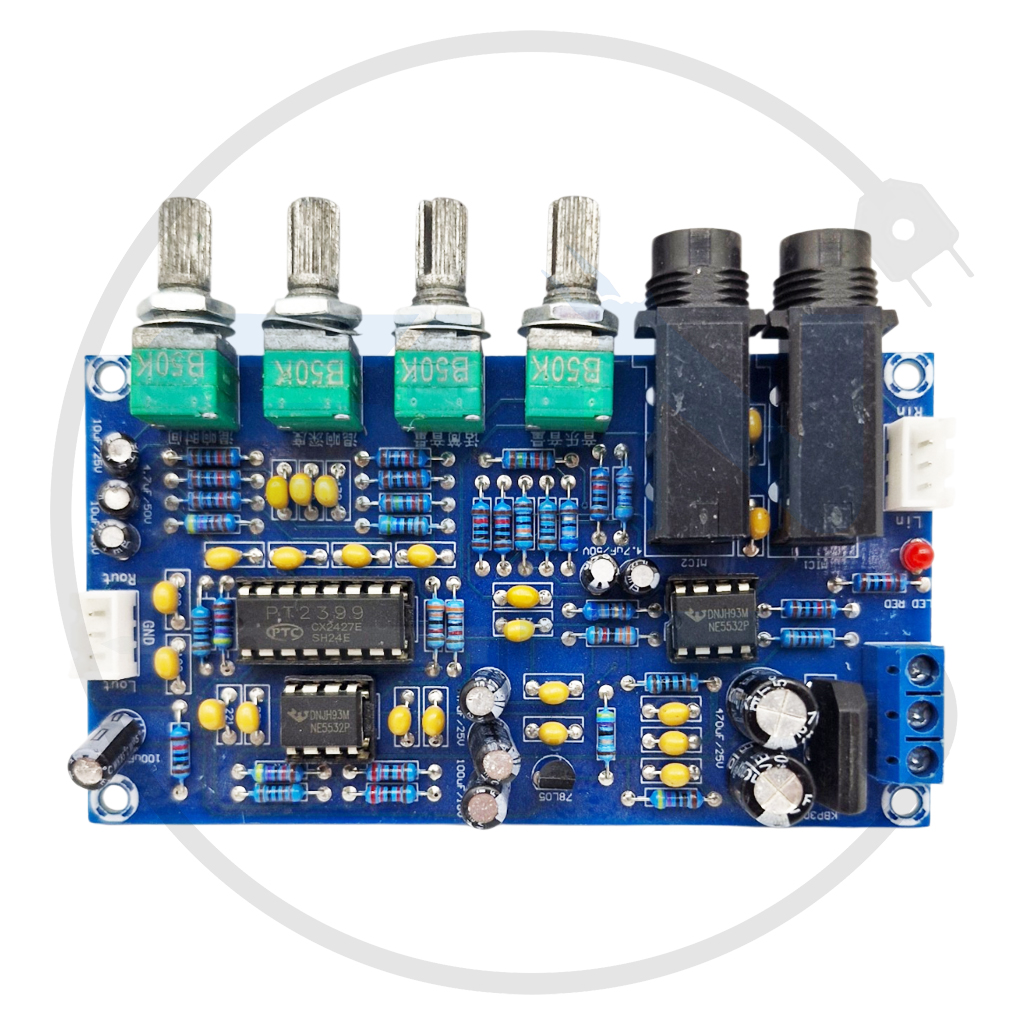

ماژول اکو و پری آمپلی‌فایر XH-M173 یک برد کاربردی و محبوب برای راه‌اندازی سیستم‌های صوتی، تقویت ورودی میکروفون و ایجاد افکت اکو در پروژه‌های حرفه‌ای و نیمه‌حرفه‌ای است. این ماژول با تکیه بر تراشه PT2399 صدایی شفاف و افکت اکو قابل تنظیم ارائه می‌دهد و برای ساخت اسپیکرهای صوتی، سیستم‌های کارائوکه، آمپلی‌فایرهای خانگی و پروژه‌های صوتی DIY گزینه‌ای بسیار مناسب به شمار می‌رود.

ویژگی‌های کلیدی ماژول XH-M173

• تراشه PT2399: این چیپ یکی از شناخته‌شده‌ترین تراشه‌ها برای تولید افکت اکو و تاخیر صوتی است و کیفیت مناسبی برای کاربردهای صوتی ارائه می‌دهد.
• ورودی استریو و دو ورودی میکروفون: برد به‌صورت همزمان از ورودی AUX استریو و دو ورودی میکروفون پشتیبانی می‌کند و برای اجرای زنده یا سیستم‌های چندمنظوره بسیار کاربردی است.
• خروجی استریو به آمپلی‌فایر مجزا: خروجی این ماژول به‌صورت استریو طراحی شده و می‌توان آن را به یک آمپلی‌فایر خارجی متصل کرد.
• ولوم‌های کنترلی کامل: وجود 4 ولوم جداگانه برای AUX، میکروفون، اکو و حجم صدا، کنترل دقیق‌تری روی خروجی نهایی در اختیار کاربر قرار می‌دهد.

طراحی و امکانات

برد XH-M173 با ابعاد 100 × 57 × 17 میلی‌متر طراحی شده و با وجود امکانات متنوع، فضای زیادی اشغال نمی‌کند. وجود LED نمایشگر وضعیت اکو نیز کار با دستگاه را ساده‌تر کرده و به کاربر کمک می‌کند وضعیت افکت را سریع‌تر بررسی کند. همچنین این ماژول با ورودی تغذیه AC دوگانه 6 تا 20 ولت و مصرف جریان حدود 1 آمپر، برای استفاده در پروژه‌های مختلف صوتی انعطاف‌پذیری خوبی دارد.

کاربردها

• سیستم‌های کارائوکه: مناسب برای اتصال میکروفون و ایجاد افکت اکو در اجرای زنده.
• ساخت آمپلی‌فایر خانگی: قابل استفاده در پروژه‌های صوتی برای بهبود ورودی صدا و کنترل اکو.
• پروژه‌های DIY صوتی: گزینه‌ای عالی برای علاقه‌مندان به الکترونیک و ساخت تجهیزات صوتی سفارشی.
• تقویت صدای میکروفون: مناسب برای محیط‌های آموزشی، فروشگاهی و صوتی که به پری آمپلی‌فایر نیاز دارند.

نکات طلایی برای استفاده بهتر

• تغذیه مناسب: برای عملکرد پایدار، از منبع تغذیه با ولتاژ مناسب در محدوده 6 تا 20 ولت AC استفاده کنید.
• تنظیم ولوم‌ها: قبل از استفاده نهایی، ولوم‌های اکو و میکروفون را به‌صورت تدریجی تنظیم کنید تا از نویز و فیدبک جلوگیری شود.
• اتصال صحیح خروجی: خروجی این برد باید به آمپلی‌فایر مجزا متصل شود و برای بارهای 4 تا 8 اهم به‌درستی تنظیم گردد.
• جانمایی میکروفون: برای کاهش سوت و نویز، میکروفون را از بلندگو با فاصله مناسب قرار دهید.

جدول مشخصات فنی ماژول اکو و پری آمپلی فایر XH-M173

جمع‌بندی

ماژول اکو و پری آمپلی‌فایر XH-M173 یک انتخاب کاربردی و مقرون‌به‌صرفه برای کسانی است که به دنبال ساخت یا ارتقای سیستم صوتی با افکت اکو هستند. ترکیب تراشه PT2399، ورودی‌های متنوع، ولوم‌های کنترلی کامل و ابعاد مناسب باعث شده این برد در پروژه‌های صوتی و کارائوکه بسیار محبوب باشد. اگر به یک ماژول اکو و پری آمپلی‌فایر جمع‌وجور و کارآمد نیاز دارید، XH-M173 گزینه‌ای قابل اعتماد است.
