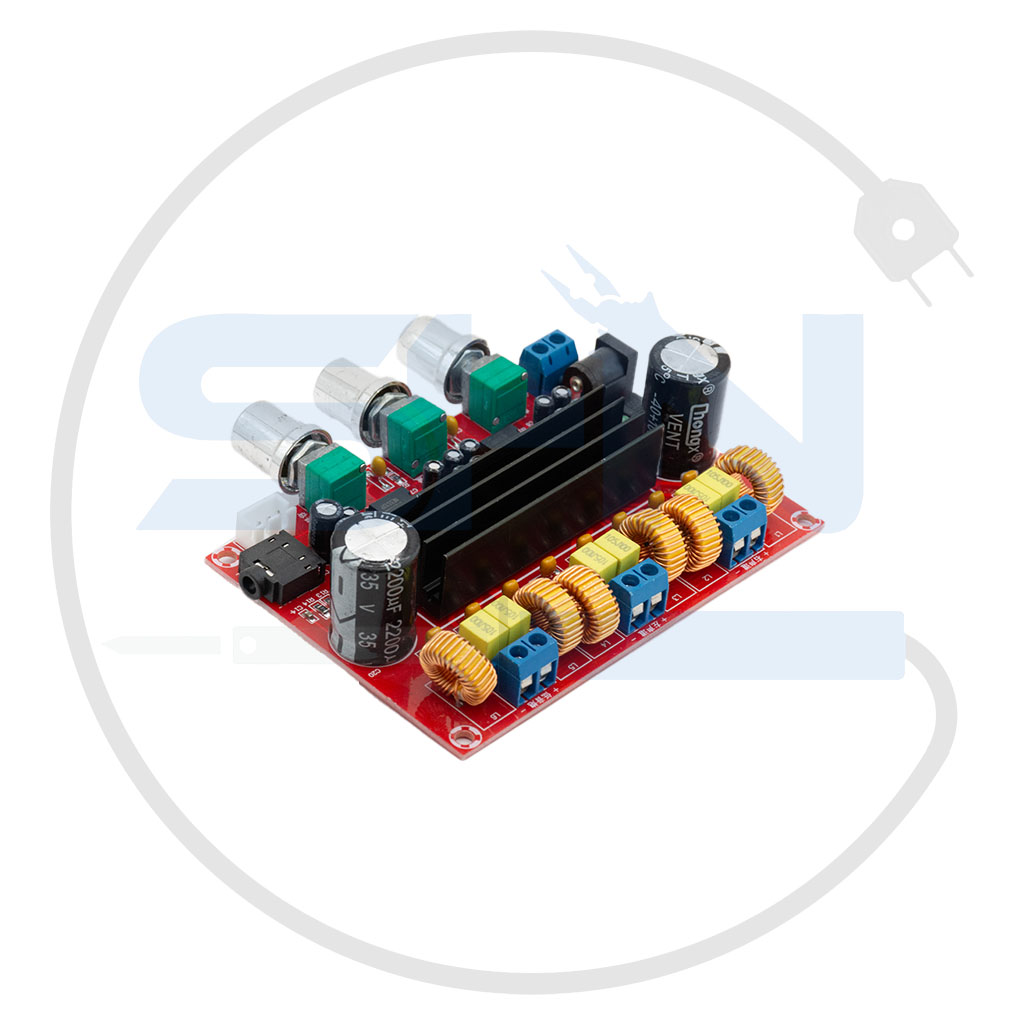

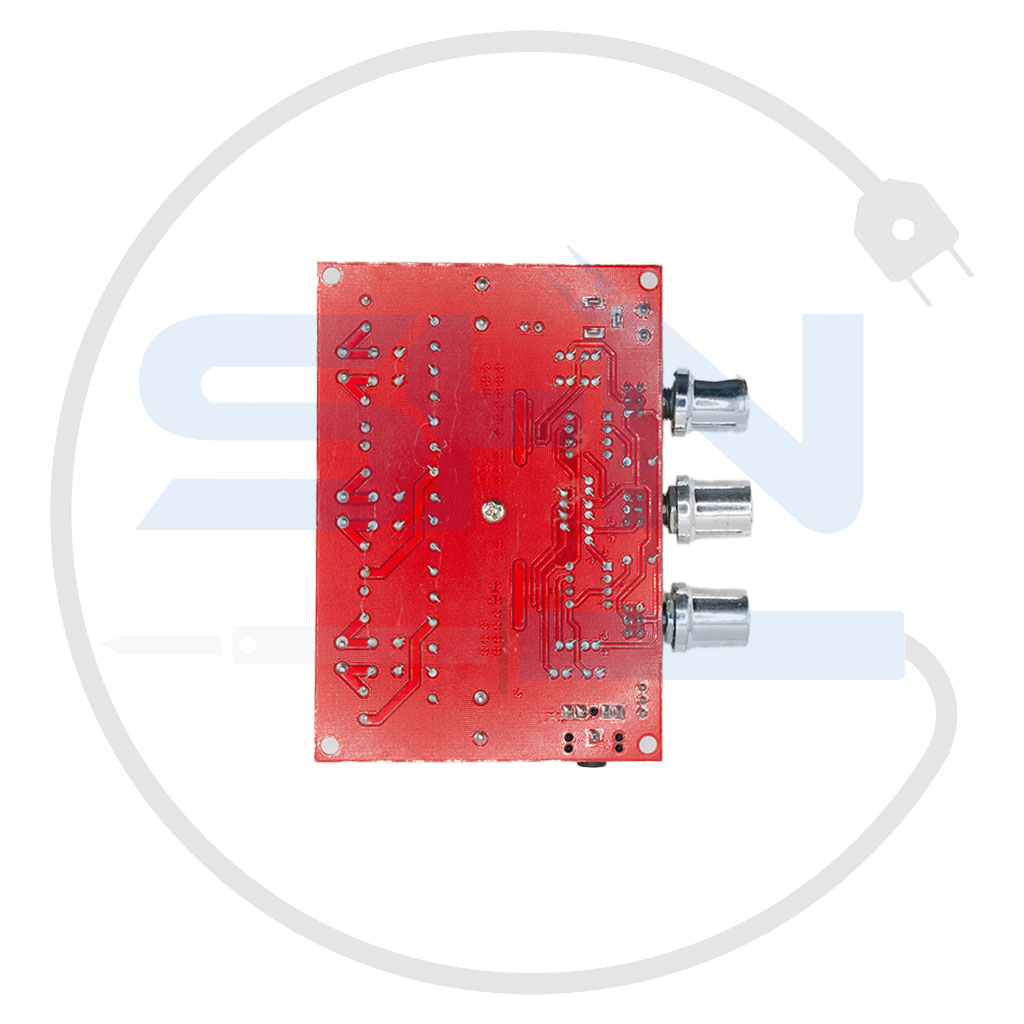

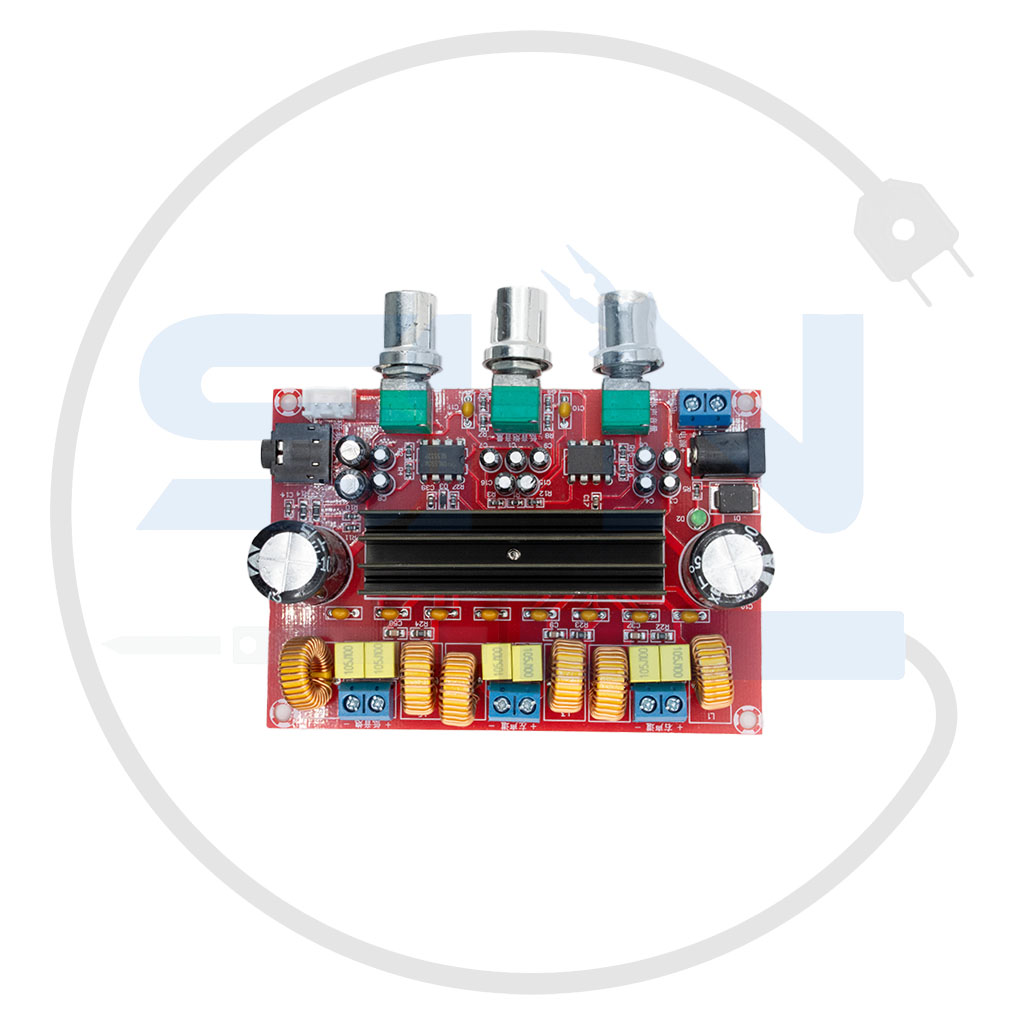

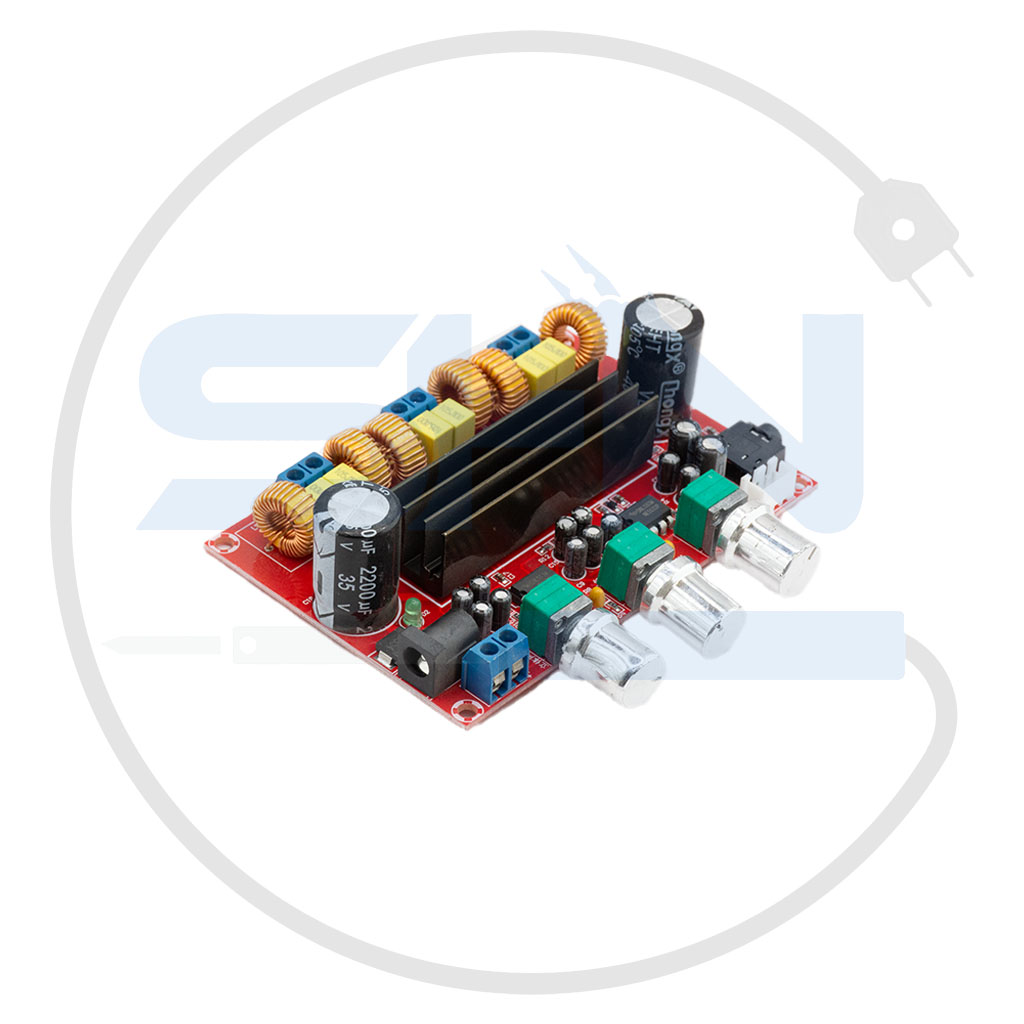

ماژول آمپلی‌فایر سه کانال XH‑M139 (2×50W + 100W) با چیپ TPA3116D2

آمپلی‌فایر صوتی قدرتمند سه‌کاناله با توان کلی 200 وات و عملکرد فوق‌العاده!

ماژول XH‑M139 یک آمپلی‌فایر حرفه‌ای صوتی سه‌کاناله مبتنی بر چیپ قدرتمند TPA3116D2 شرکت Texas Instruments است. این تراشه کلاس D با بازده بالا، نویز پایین و مصرف انرژی بهینه، صدایی شفاف، قدرتمند و دقیق تولید می‌کند.

برد از سه کانال مجزا تشکیل شده است: دو کانال استریو 50 وات برای بلندگوهای چپ و راست، و یک کانال ساب‌ووفر 100 وات برای تقویت صدای بیس. این طراحی موجب می‌شود صدای خروجی بسیار عمیق‌تر و پرجزئیات‌تر باشد، حتی با منبع تغذیه نسبتاً کوچک.

 ویژگی‌های اصلی ماژول آمپلی‌فایر XH‑M139

• چیپ اصلی صوتی TPA3116D2 با راندمان بالا و اعوجاج بسیار کم
• سه کانال مجزا: دو خروجی استریو 50 وات + یک خروجی ساب‌ووفر 100 وات
• دارای هیت‌سینک بزرگ مرکزی برای دفع حرارت مؤثر
• مجهز به ۳ عدد پتانسیومتر فلزی جهت تنظیم ولوم، باس و تریبل
• کیفیت صدای بسیار شفاف تا حد Hi-Fi
• سیستم حفاظت در برابر اتصال کوتاه، گرمای زیاد و ولتاژ بالا
• مصرف پایین در حالت بدون بار
• قابل استفاده با اسپیکرهای 4 تا 8 اهم و منبع تغذیه 12 تا 24 ولت DC

 جدول مشخصات فنی

 کاربردها

• ساخت اسپیکر خانگی استریو + ساب‌ووفر
• سیستم صوتی DIY و پروژه‌های آموزشی صوتی
• ارتقاء صدای تلویزیون یا کامپیوتر با کیفیت بالا
• استفاده در خودرو، سالن‌های کوچک یا مانیتور صوتی رومیزی

 نکات حرفه‌ای نصب

1. برای دریافت حداکثر توان خروجی، از منبع تغذیه 24V با جریان حداقل 4A استفاده کنید.
2. خنک‌کننده مناسب (فن یا تهویه) در کنار هیت‌سینک باعث افزایش طول عمر چیپ می‌شود.
3. خروجی ساب‌ووفر را به بلندگوی مخصوص بیس متصل کنید تا عملکرد واقعی مدار را ببینید.

 جمع‌بندی نهایی

ماژول آمپلی‌فایر XH‑M139 برای کاربرانی ساخته شده که کیفیت و قدرت صدا برایشان مهم است. نسبت توان به حجم بسیار عالی، طراحی مهندسی دقیق و استفاده از چیپ اصلی TPA3116D2 این محصول را به گزینه‌ای حرفه‌ای در میان آمپلی‌فایرهای ماژولی تبدیل کرده است. اگر به دنبال ساخت سیستم صوتی با بیس قوی و صدای واضح هستی، این مدل ابداً ناامیدت نمی‌کند.
