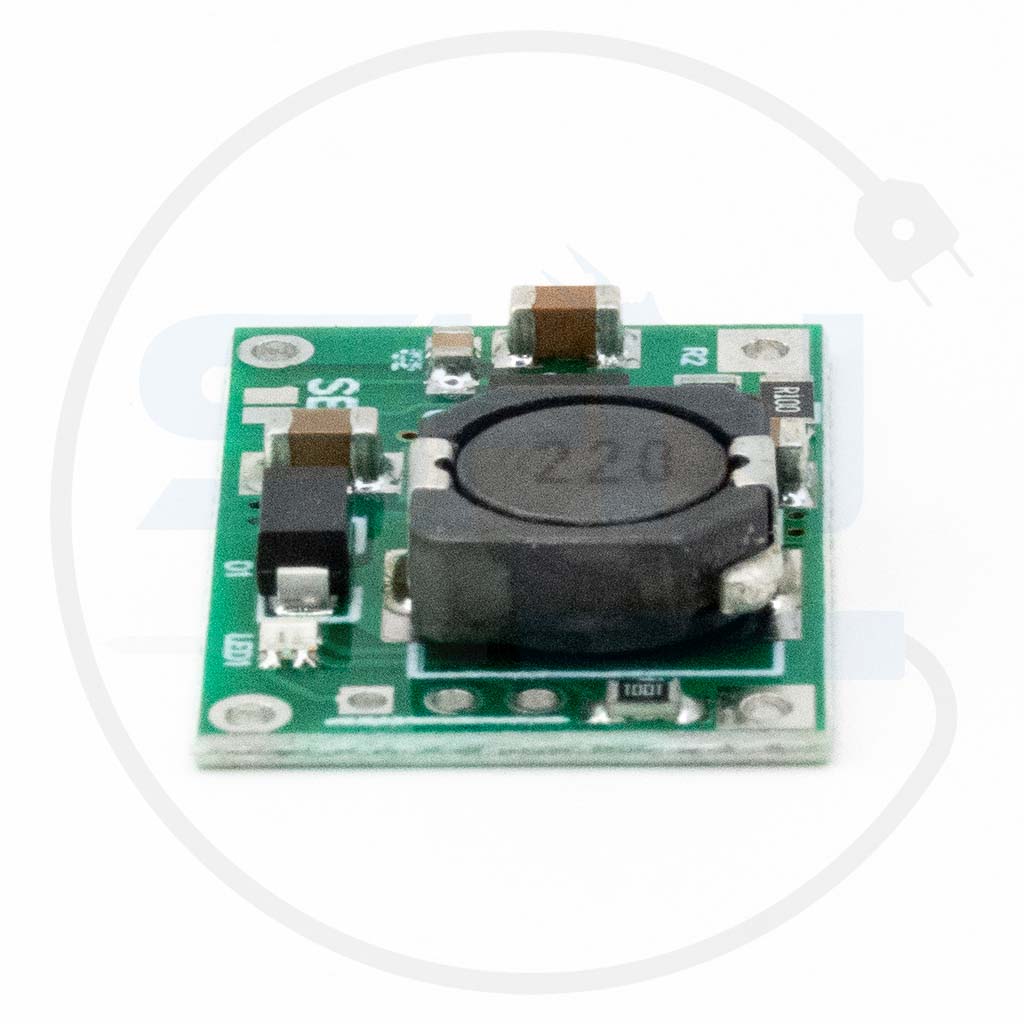

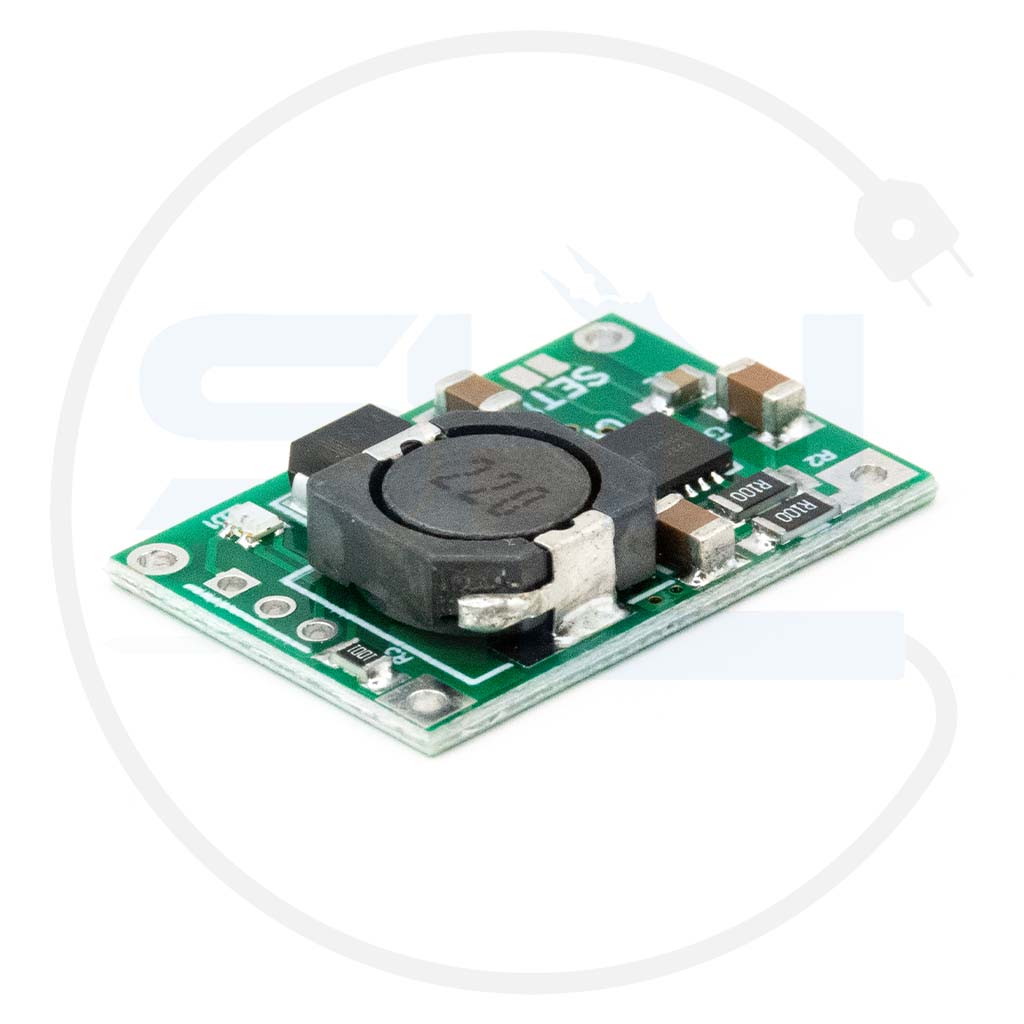

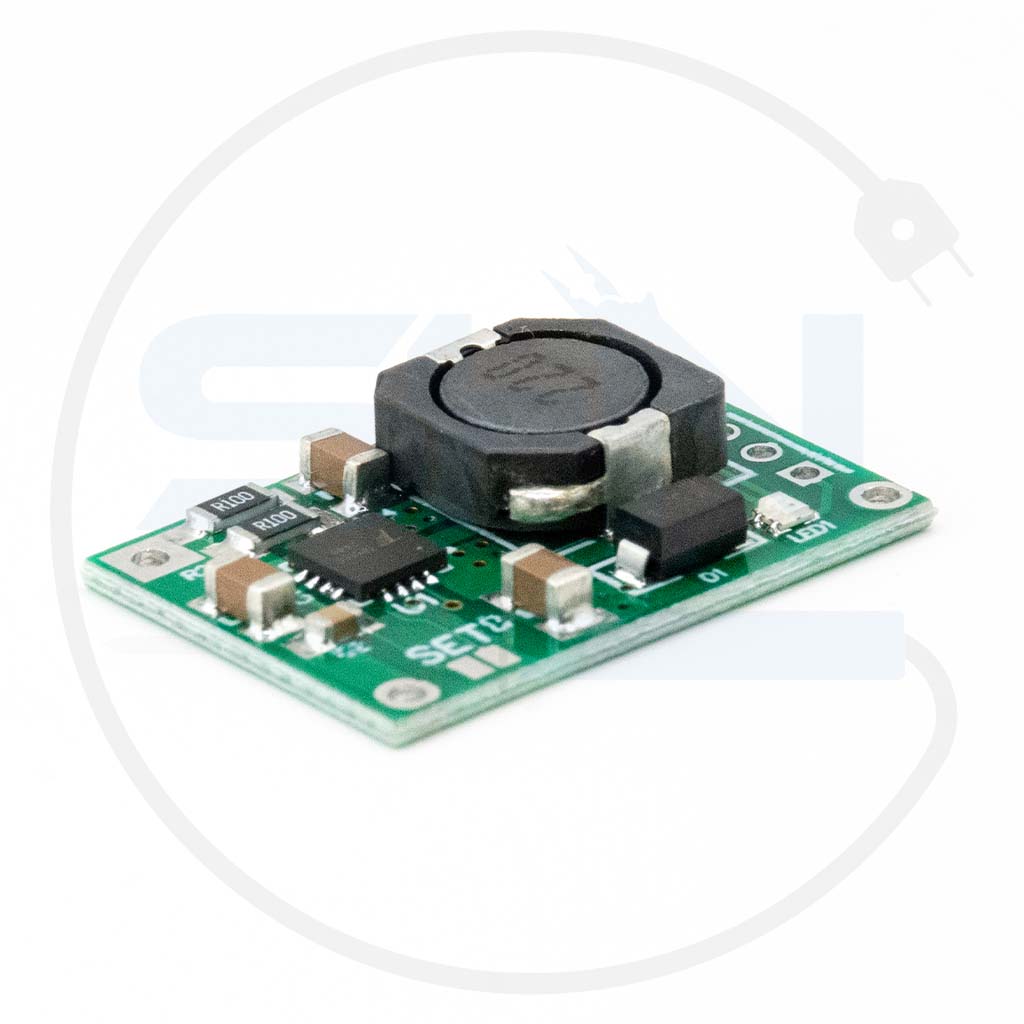

ماژول شارژر باتری لیتیومی تک سل و دو سل TP5100 با محافظ

ماژول TP5100 یک شارژر قدرتمند و چندمنظوره برای باتری‌های Lithium-Ion و Lithium-Polymer است که از هر دو حالت تک سلول (4.2 ولت) و دو سلول (8.4 ولت) پشتیبانی می‌کند. وجود مدار محافظ داخلی، باتری و مدار شما را از خطراتی همچون افت ولتاژ، اضافه جریان، افزایش دما، اتصال کوتاه و اتصال معکوس در امان نگه می‌دارد. این ویژگی‌ها باعث می‌شود TP5100 انتخابی ایده‌آل برای پروژه‌های حرفه‌ای و نیمه‌حرفه‌ای باشد.

کاربردها

• ساخت پاوربانک‌های حرفه‌ای
• پروژه‌های IoT و دستگاه‌های قابل حمل
• سیستم‌های روشنایی اضطراری (Emergency Lights)
• سیستم‌های خورشیدی کوچک و پرتابل
• شارژر باتری برای پهپاد و رباتیک سبک


  مشخصات فنی

  پارامتر	مقدار
  مدل	TP5100
  نوع باتری پشتیبانی شده	Lithium-Ion / Lithium-Polymer
  ولتاژ ورودی	5V تا 15V DC
  ولتاژ خروجی شارژ	4.2V (تک سل) / 8.4V (دو سل)
  جریان شارژ	0.1 تا 2 آمپر (قابل تنظیم)
  فرکانس سوئیچینگ	400kHz
  ابعاد ماژول	25 × 17 × 5 میلیمتر
  نمایشگر وضعیت	LED قرمز (شارژ) / LED آبی (شارژ کامل یا بدون بار)
  سیستم‌های محافظتی	اضافه جریان، افزایش دما، اتصال کوتاه، اتصال معکوس

ویژگی‌ها و مزایا

• پشتیبانی از شارژ تک سل و دو سل با انتخاب ساده از طریق جامپر SET.
• محافظت چندگانه: افزایش دما، اضافه جریان، اتصال کوتاه و معکوس.
• ولتاژ ورودی گسترده از 5 تا 15 ولت، مناسب برای منابع تغذیه مختلف.
• تنظیم جریان شارژ از 0.1 تا 2 آمپر با استفاده از مقاومت خارجی.
• کارایی بالا و دمای کاری پایین به لطف فرکانس سوئیچینگ 400 کیلوهرتز.
• نمایش وضعیت شارژ با LED قرمز (در حال شارژ) و آبی (شارژ کامل یا بدون بار).

نحوه تغییر حالت 1S / 2S

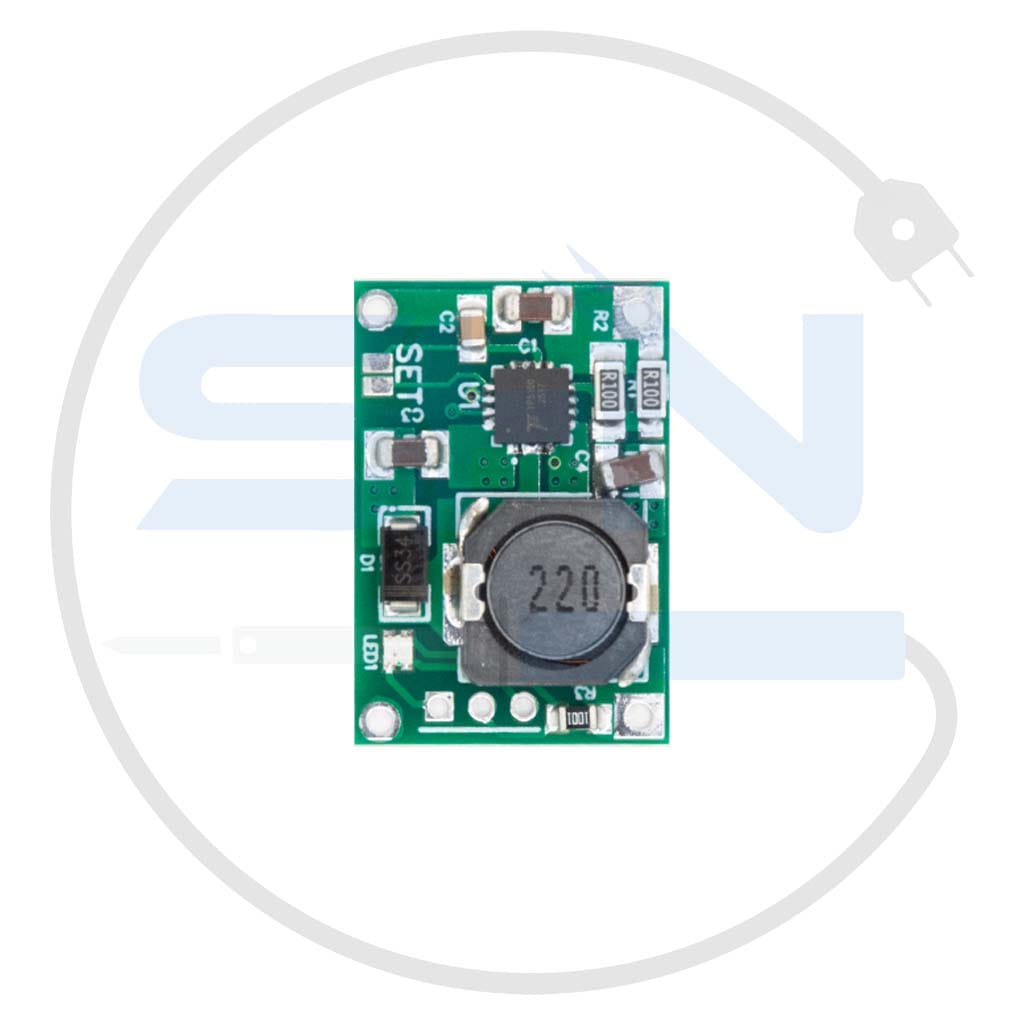

برای انتخاب حالت شارژ، محل جامپر SET روی برد تعبیه شده است:

• بدون اتصال جامپر: حالت تک سلولی (4.2V)
• اتصال جامپر: حالت دو سلولی (8.4V)

توجه: قبل از تغییر حالت، باتری را از مدار جدا کنید تا از آسیب جلوگیری شود.
