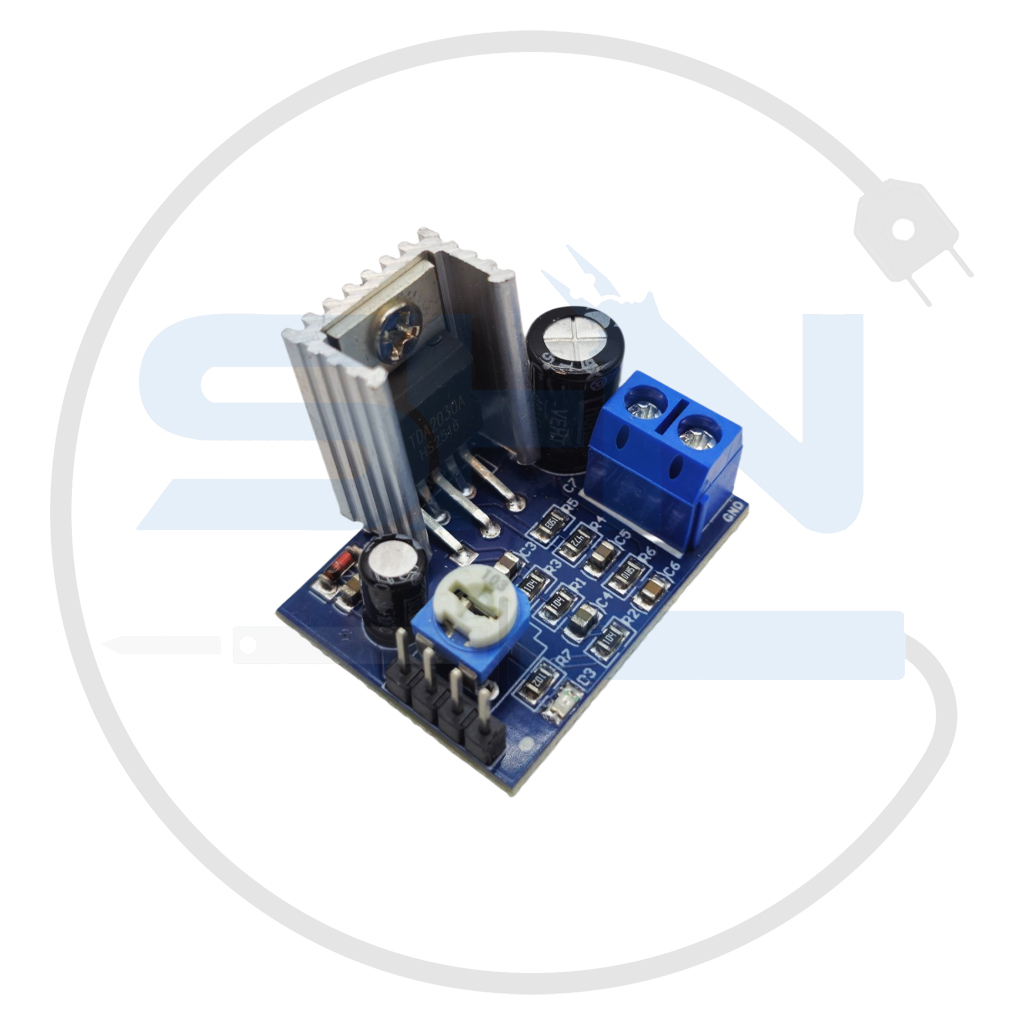

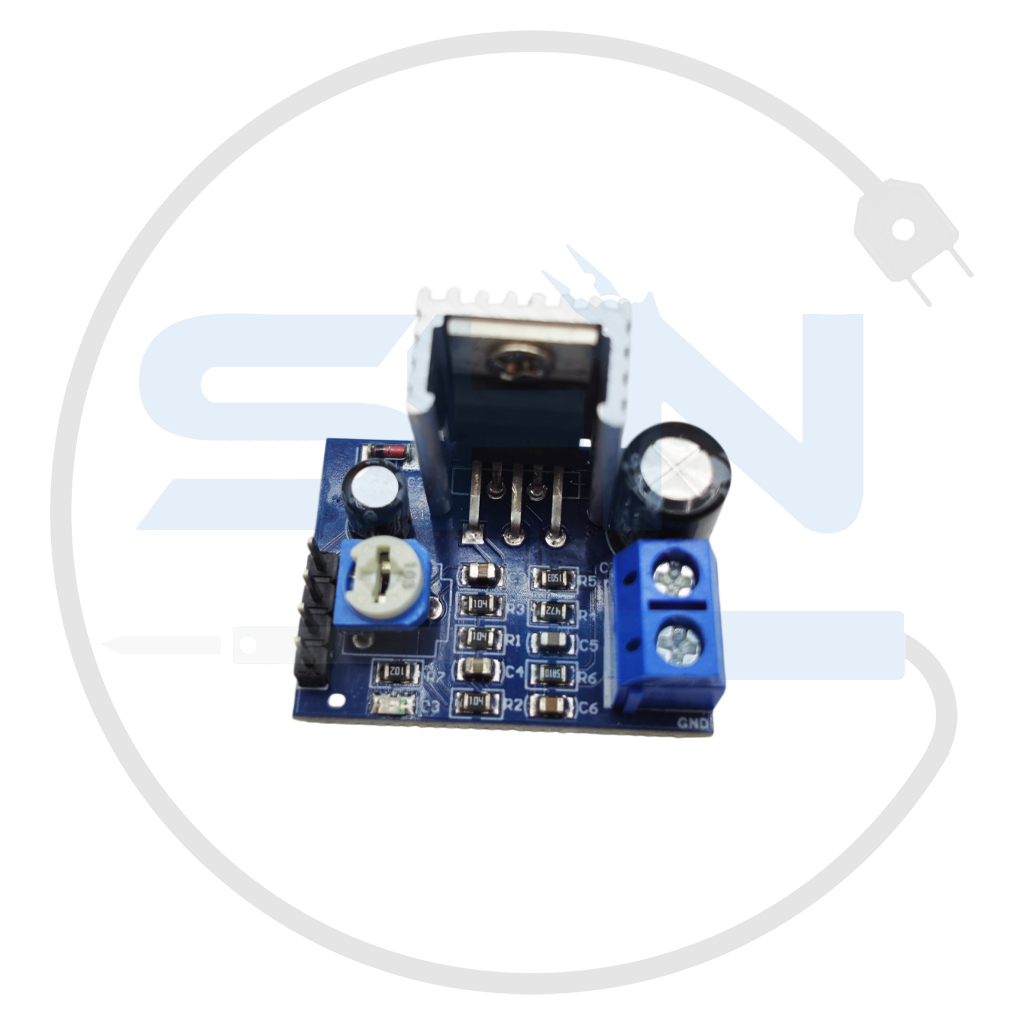

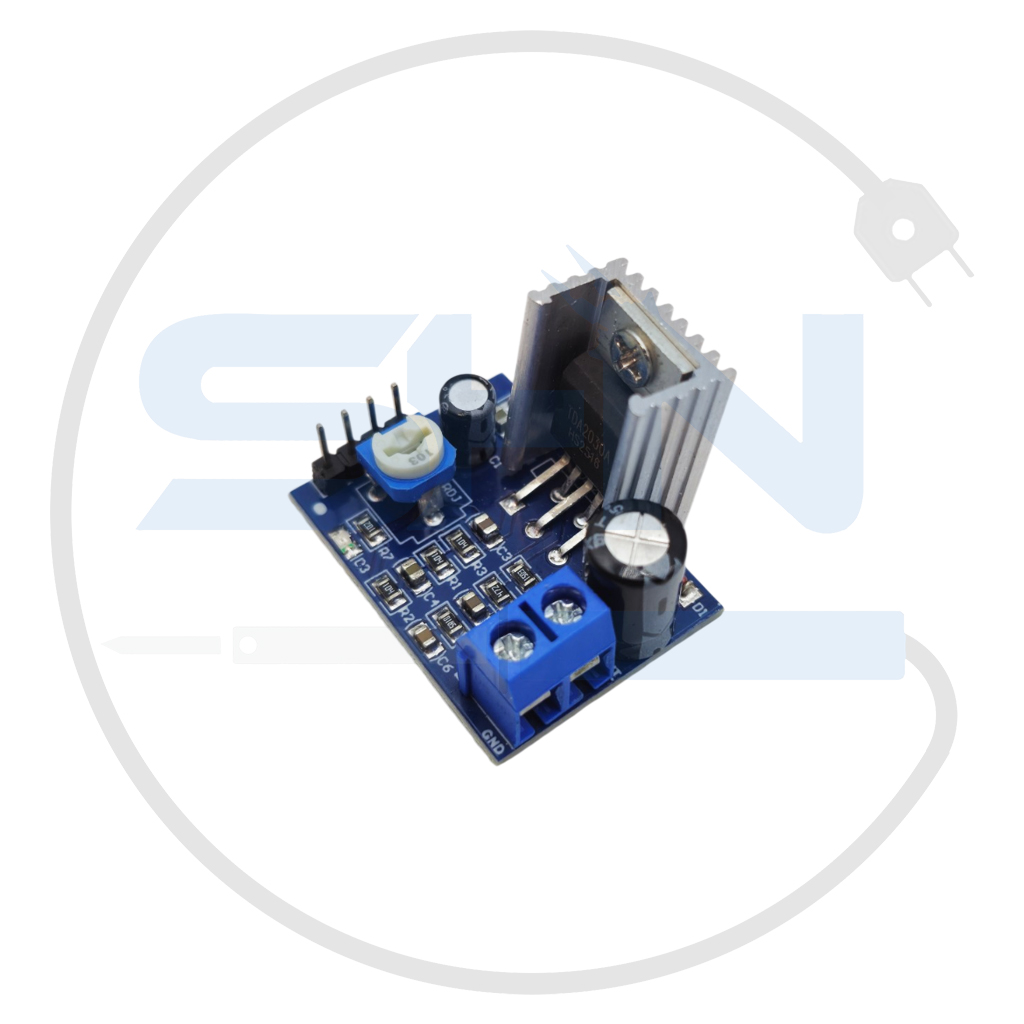

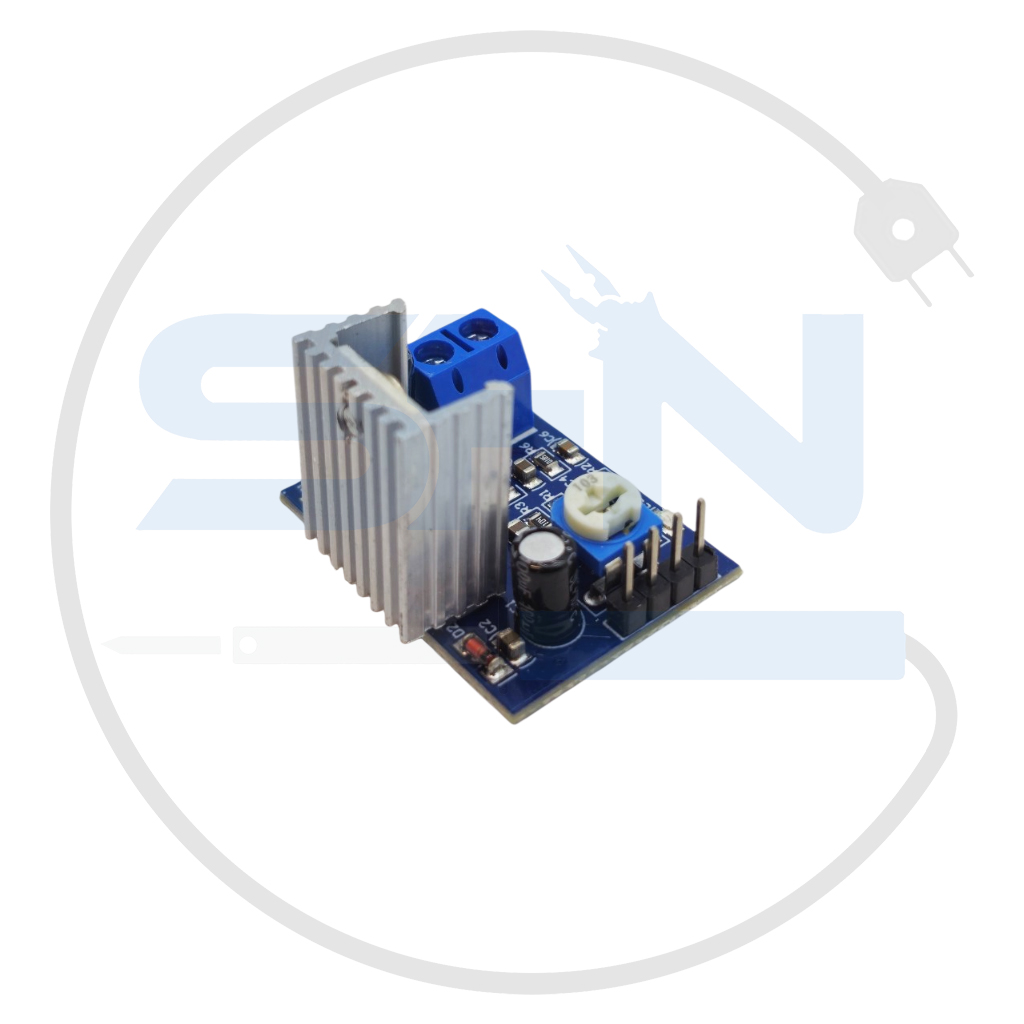

ماژول آمپلی فایر صوتی 18W با تراشه TDA2030A یکی از محبوب‌ترین و کاربردی‌ترین بردهای تقویت‌کننده صدا برای پروژه‌های الکترونیکی و سیستم‌های صوتی کوچک است. این ماژول اقتصادی با بهره‌گیری از آی‌سی قدرتمند TDA2030A، خروجی صدای شفاف و پرقدرتی را به صورت تک‌کانال (مونو) ارائه می‌دهد. به دلیل ابعاد کوچک، راه‌اندازی بسیار آسان و ولتاژ کاری منعطف، این برد ابزاری ایده‌آل برای ساخت اسپیکرهای پرتابل، پروژه‌های دانشجویی و بازسازی سیستم‌های صوتی قدیمی به شمار می‌رود.

ویژگی‌های کلیدی ماژول TDA2030A

• تقویت‌کننده پرقدرت مونو: این ماژول قادر است حداکثر توان 18 وات را روی بار خروجی ایجاد کند که برای راه‌اندازی اسپیکرهای کوچک تا متوسط کاملاً کافی است.
• پتانسیومتر کنترل حجم صدا: مجهز بودن برد به ولوم یا پتانسیومتر داخلی به شما اجازه می‌دهد تا بدون نیاز به مدارهای جانبی، میزان خروجی صدا را به راحتی کنترل کنید.
• نرخ تقویت انعطاف‌پذیر: این برد به گونه‌ای طراحی شده که نرخ تقویت سیگنال آن بین 20 تا 50 برابر (بسته به آرایش خروجی مقاومت‌ها و خازن‌ها) متغیر است.
• پایداری و نویز بسیار کم: میزان نویز و اعوجاج هارمونیک کل (THD) در این ماژول کمتر از 0.2% است که کیفیت صدای خروجی بسیار شفافی را تضمین می‌کند.

ایمنی و طراحی بدنه

طراحی این ماژول با استفاده از پایه‌های DIP و قطعات استاندارد انجام شده است که تعمیر پذیری و تعویض قطعات آن را بسیار آسان می‌کند. هیت‌سینک آلومینیومی نصب‌شده روی تراشه TDA2030A وظیفه خنک‌سازی مدار را در لودهای سنگین بر عهده دارد. علاوه بر این، تراشه داخلی به سیستم‌های حفاظتی پیشرفته از جمله محافظت در برابر حرارت بالا، اتصال کوتاه در خروجی بلندگو و ولتاژ بیش از حد مجهز است تا از سوختن برد در شرایط کاری سخت جلوگیری شود.

کاربردها

• ساخت اسپیکرهای پرتابل و خانگی: راه‌اندازی آسان با باتری یا آداپتورهای دیواری ساده.
• پروژه‌های دانش‌آموزی و دانشجویی: آموزش اصول تقویت صدا و طراحی مدارهای صوتی آنالوگ.
• تقویت صدای میکروکنترلرها: استفاده در پروژه‌های آردوئینو یا رزبری پای که نیاز به پخش فایل‌های صوتی با صدای بلند دارند.
• تعمیر سیستم‌های صوتی قدیمی: جایگزین کردن بخش آمپلی‌فایر آسیب‌دیده رادیوها و اسپیکرهای قدیمی.

نکات طلایی برای طول عمر بیشتر دستگاه

• استفاده از هیت‌سینک مناسب: هیچ‌گاه ماژول را بدون هیت‌سینک یا در جعبه‌های کاملاً بسته و بدون جریان هوا زیر بار شدید قرار ندهید.
• دقت در ولتاژ تغذیه: ولتاژ کاری بهینه بین 6 تا 12 ولت DC است. اعمال ولتاژ بالاتر از حد مجاز می‌تواند باعث سوختن فوری آی‌سی شود.
• تطبیق امپدانس بلندگو: برای جلوگیری از فشار به تراشه و داغ شدن بیش از حد، از بلندگوهای با امپدانس کمتر از 4 اهم استفاده نکنید.

جدول مشخصات فنی ماژول آمپلی فایر صوتی 18W با تراشه TDA2030A

جمع‌بندی

ماژول آمپلی‌فایر صوتی 18 وات TDA2030A انتخابی هوشمندانه، اقتصادی و بی‌دردسر برای تقویت سیگنال‌های صوتی آنالوگ است. این ماژول با ابعاد مینیاتوری و بهره‌گیری از هیت‌سینک مجزا، کیفیتی پایدار و بدون اعوجاج را در خروجی بلندگو ارائه می‌دهد و یک گزینه عالی برای تجهیز کارگاه و پیشبرد پروژه‌های صوتی شما به شمار می‌رود.
