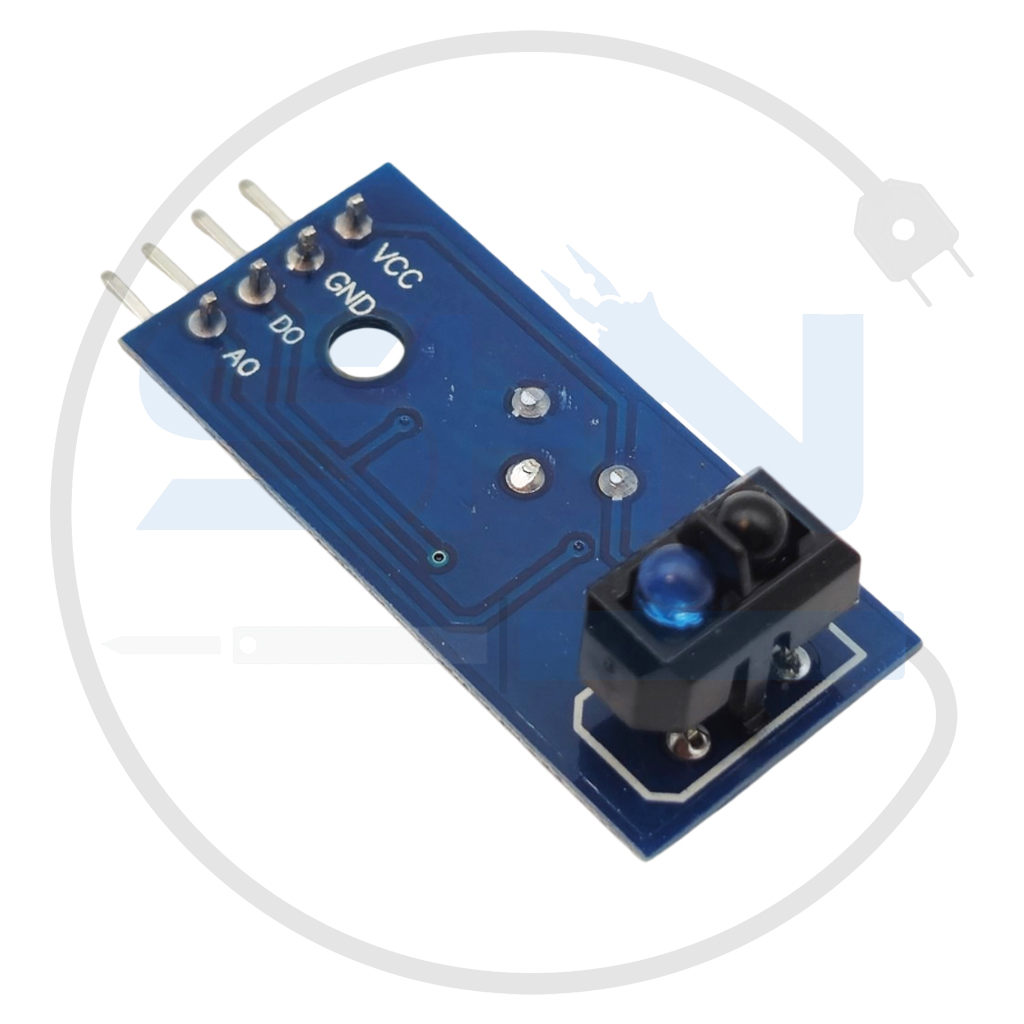

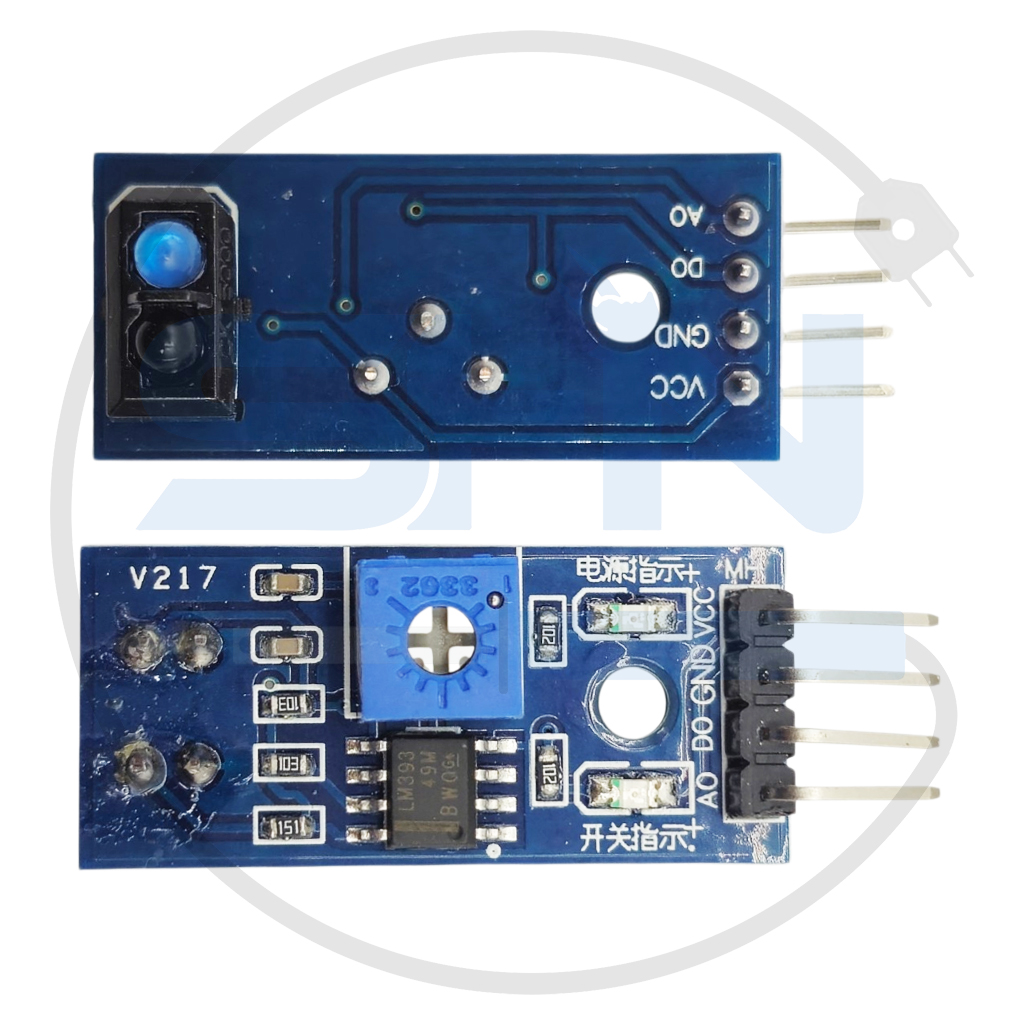

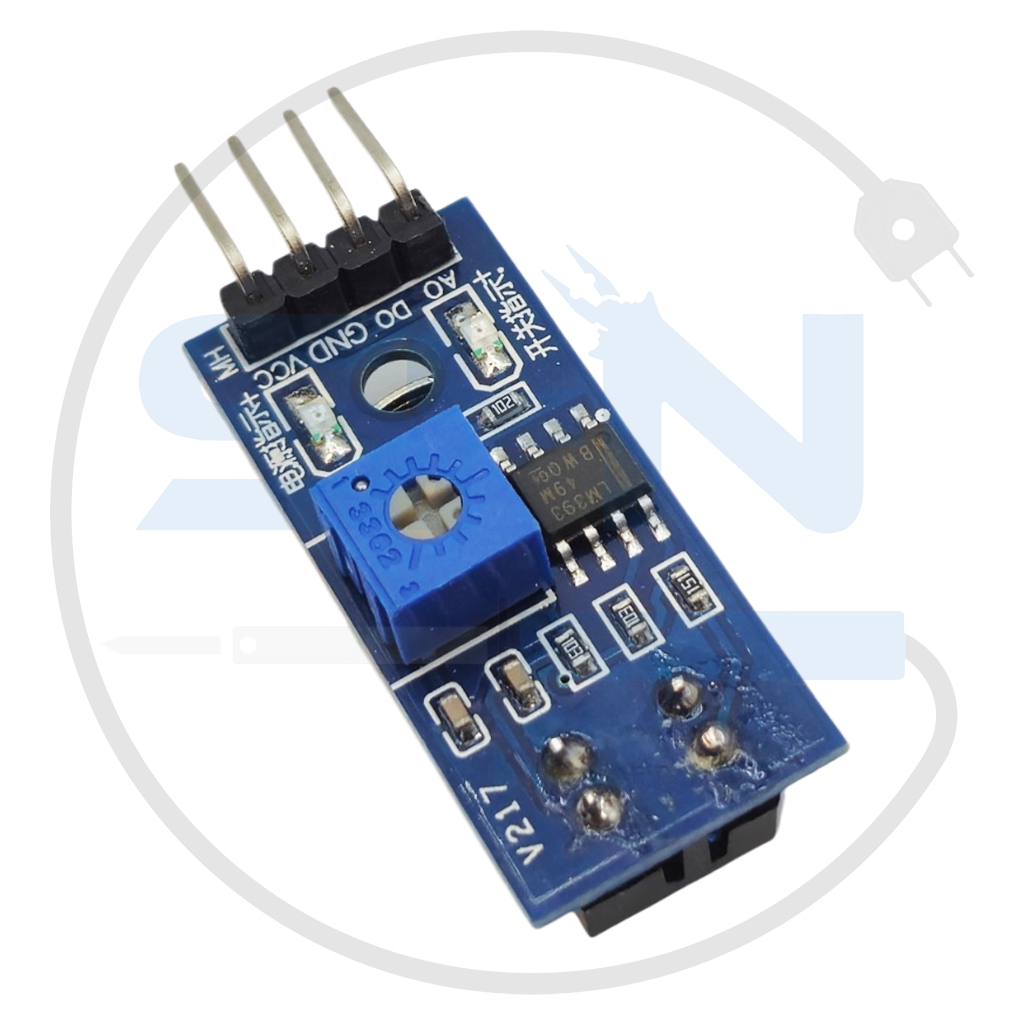

ماژول فرستنده و گیرنده مادون قرمز مدل TCRT5000 یکی از پرکاربردترین سنسورهای تشخیص فاصله و تشخیص خط در پروژه‌های الکترونیکی و رباتیک است. این ماژول بر پایه سنسور TCRT5000 طراحی شده که شامل یک فرستنده مادون قرمز IR و یک گیرنده فتوترانزیستور است. عملکرد آن به این صورت است که نور مادون قرمز را به سطح مقابل ارسال کرده و بازتاب آن را دریافت می‌کند؛ به این ترتیب می‌تواند وجود جسم یا تفاوت رنگ سطح را تشخیص دهد.

این ماژول با ولتاژ 3.3 تا 5 ولت DC کار می‌کند و به دلیل داشتن خروجی دیجیتال و آنالوگ، امکان استفاده در انواع بردهای میکروکنترلری مانند آردوینو، ESP و سایر سیستم‌های کنترلی را فراهم می‌کند. وجود پتانسیومتر روی برد نیز به کاربر اجازه می‌دهد حساسیت تشخیص را به‌راحتی تنظیم کند.

ویژگی‌های کلیدی ماژول TCRT5000

• سنسور مادون قرمز دقیق: استفاده از سنسور TCRT5000 برای تشخیص بازتاب نور و حضور اجسام.
• دو نوع خروجی: دارای خروجی دیجیتال و آنالوگ برای انعطاف بیشتر در پروژه‌ها.
• قابلیت تنظیم حساسیت: مجهز به پتانسیومتر جهت تنظیم آستانه تشخیص.
• پشتیبانی از ولتاژ 3.3 تا 5 ولت: سازگار با اکثر بردهای میکروکنترلر و ماژول‌های توسعه.
• ابعاد کوچک و مصرف کم: مناسب پروژه‌های قابل حمل و رباتیک.

طراحی و عملکرد سنسور

در این ماژول یک LED مادون قرمز نور IR را به سطح مقابل ارسال می‌کند و فتوترانزیستور بازتاب آن را دریافت می‌کند. زمانی که جسمی در فاصله مشخصی از سنسور قرار بگیرد، مقدار بازتاب تغییر کرده و خروجی سنسور فعال می‌شود. این مکانیزم باعث می‌شود ماژول TCRT5000 برای تشخیص خط، شمارش اجسام و سنسورهای نزدیکی بسیار مناسب باشد.

کاربردها

• ربات‌های دنبال‌کننده خط Line Follower
• تشخیص مانع در رباتیک
• شمارش اجسام در خطوط تولید
• پروژه‌های آردوینو و آموزشی
• سیستم‌های تشخیص موقعیت و فاصله نزدیک

نکات طلایی هنگام استفاده

• تنظیم حساسیت: با استفاده از پتانسیومتر می‌توان محدوده تشخیص را متناسب با پروژه تنظیم کرد.
• فاصله مناسب سنسور: بهترین عملکرد در فاصله حدود 0.2 تا 2 سانتی‌متر از سطح حاصل می‌شود.
• کاهش نور محیط: در محیط‌های بسیار پرنور ممکن است دقت سنسور کمی کاهش یابد، بنابراین نصب مناسب اهمیت دارد.

جدول مشخصات فنی ماژول TCRT5000

جمع‌بندی

ماژول فرستنده و گیرنده مادون قرمز TCRT5000 یک سنسور دقیق، کم‌مصرف و بسیار کاربردی برای پروژه‌های الکترونیکی و رباتیک است. وجود خروجی دیجیتال و آنالوگ، قابلیت تنظیم حساسیت و سازگاری با ولتاژ 3.3 تا 5 ولت باعث شده این ماژول یکی از محبوب‌ترین گزینه‌ها برای پروژه‌های آموزشی، ربات‌های دنبال‌کننده خط و سیستم‌های تشخیص مانع باشد.
