ماژول سنسور تشخیص حرکت مادون قرمز (PIR) مدل HC-SR501

آیا به دنبال راهکاری ارزان، دقیق و با نصب آسان برای هوشمندسازی محیط هستید؟ ماژول HC-SR501 محبوب‌ترین و پرکاربردترین سنسور تشخیص حرکت (PIR) در میان مهندسان و علاقمندان به الکترونیک است. این سنسور با استفاده از پرتوهای مادون قرمز، هرگونه حرکت گرمایی انسان یا حیوان را در محیط شناسایی کرده و خروجی دیجیتال منطقی (High/Low) برای فعال‌سازی رله، آژیر یا لامپ صادر می‌کند.

چرا HC-SR501 انتخابی هوشمندانه است؟

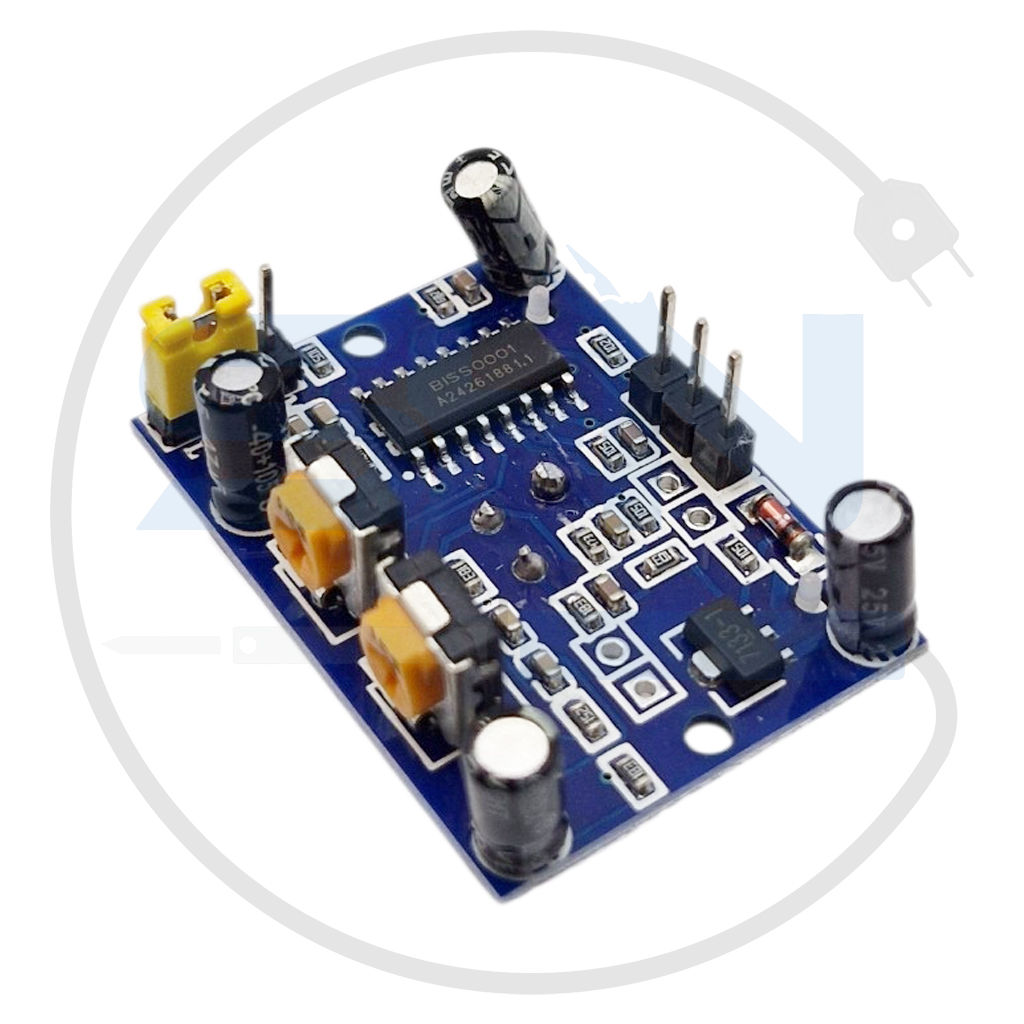

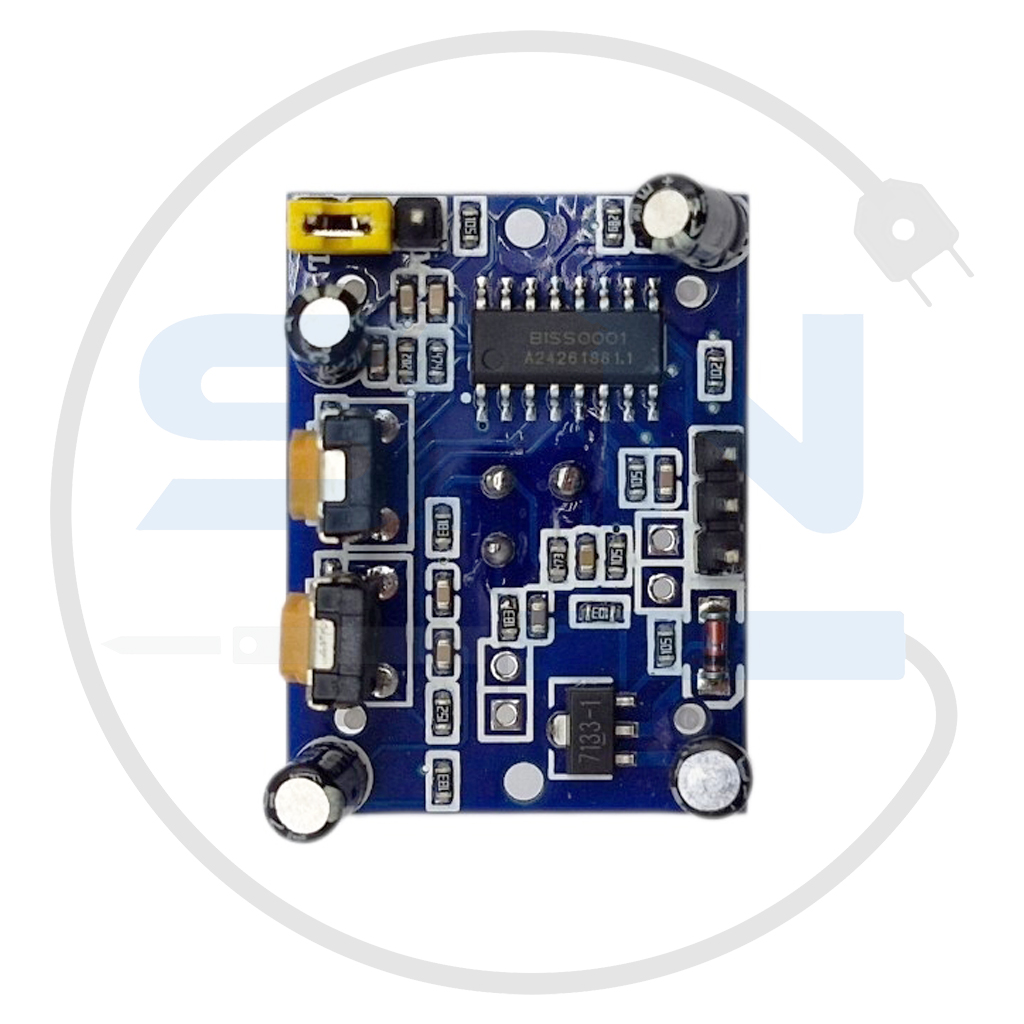

• تنظیم‌پذیری بالا (قابلیت شخصی‌سازی): برخلاف بسیاری از سنسورهای ساده، این ماژول دارای دو پتانسیومتر روی برد است که به شما اجازه می‌دهد:
• حساسیت (Sensitivity): فاصله تشخیص حرکت را کم یا زیاد کنید (تا حدود ۷ متر).
• زمان تأخیر (Time Delay): تعیین کنید که خروجی پس از شناسایی حرکت، چه مدت فعال باقی بماند (از چند ثانیه تا چند دقیقه).
• عملکرد دو حالته (Trigger Mode): این سنسور از دو حالت “تکرار شونده” (Repeatable Trigger) و “غیر تکرار شونده” پشتیبانی می‌کند که آن را برای کاربردهای صنعتی و خانگی ایده‌آل می‌سازد.
• مصرف انرژی بسیار پایین: این ماژول ولتاژ کاری منعطفی دارد و جریان مصرفی آن ناچیز است، بنابراین برای پروژه‌هایی که با باتری کار می‌کنند، کاملاً بهینه است.

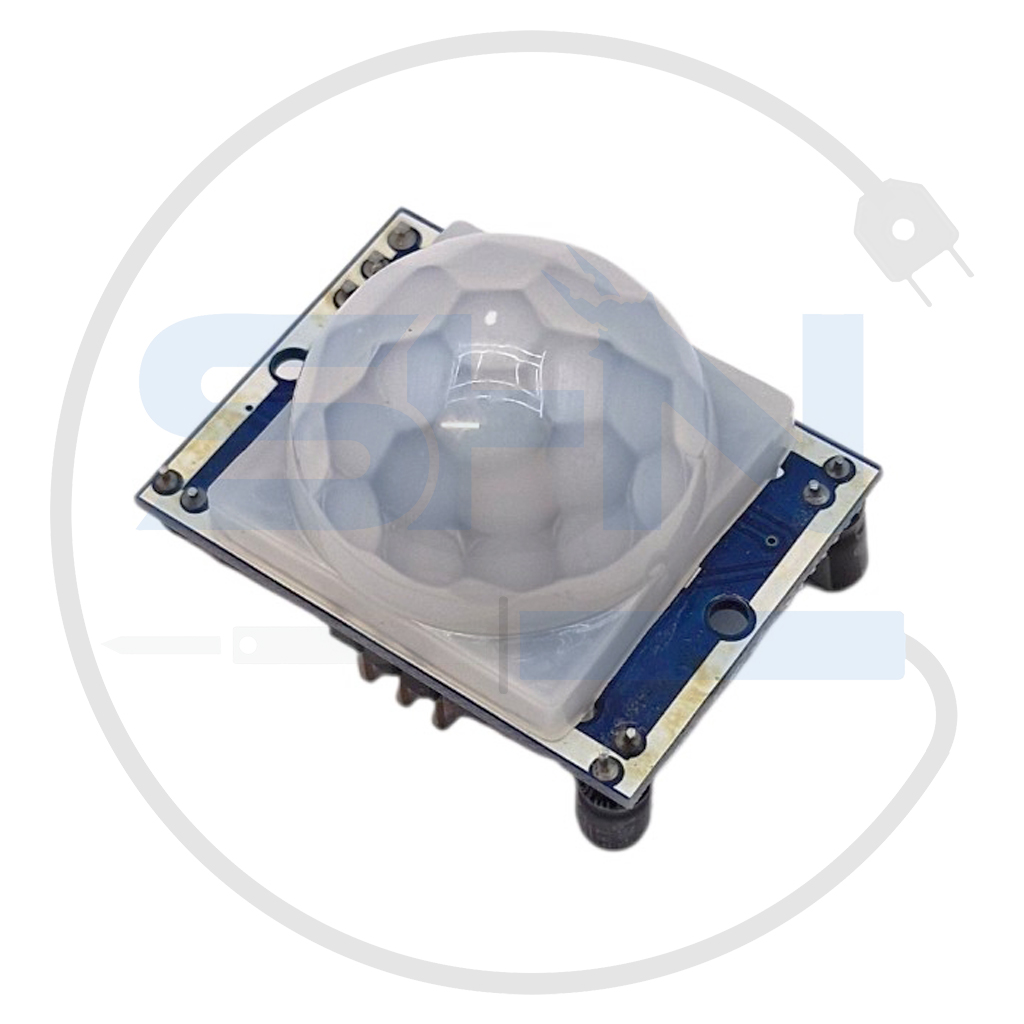

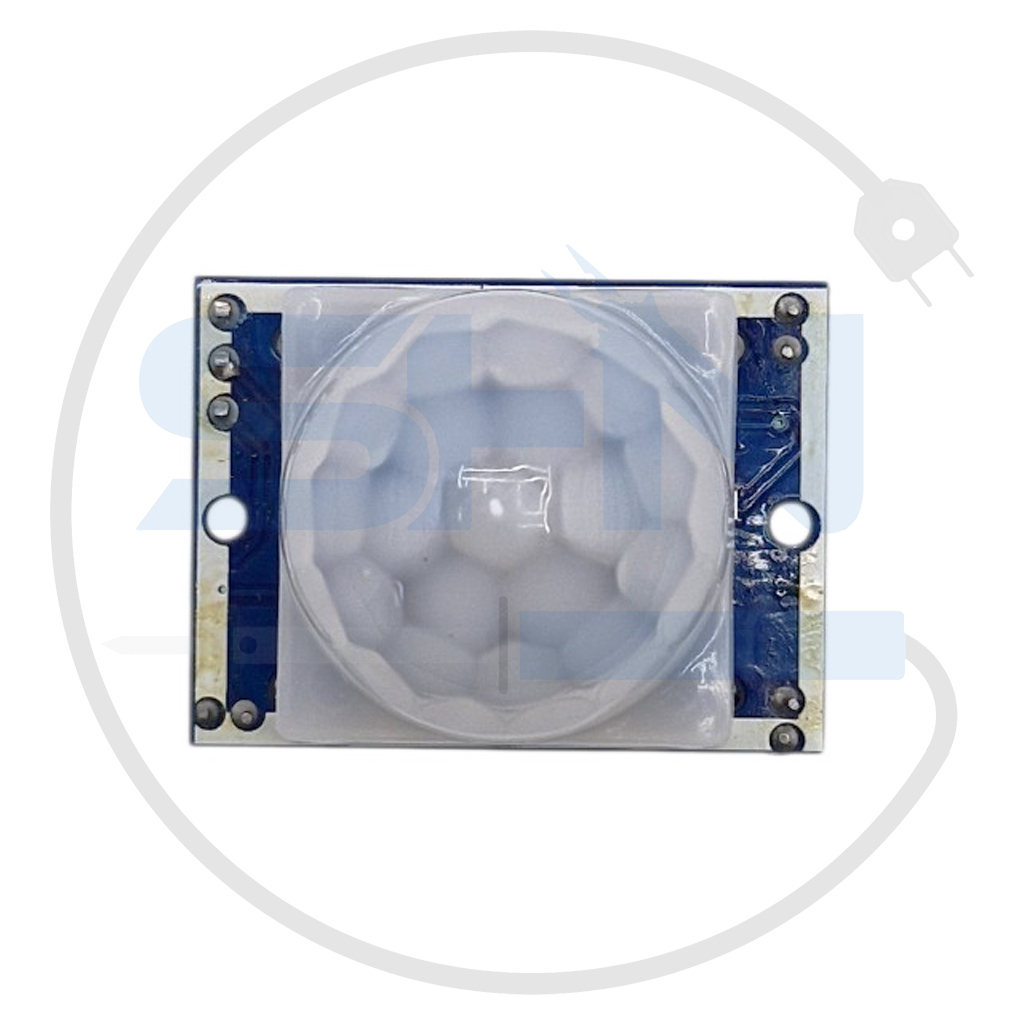

• زاویه دید گسترده: لنز محدب این ماژول (لنز فرنل) باعث شده تا زاویه پوشش‌دهی آن حدود ۱۱۰ درجه باشد و محیط وسیعی را زیر نظر بگیرد.

جدول مشخصات فنی

نکته کاربردی

 نباید مستقیم در برابر تابش نور خورشید یا جریان هوای بسیار گرم (مثل خروجی کولر یا بخاری) قرار بگیرد، چرا که ممکن است باعث تشخیص اشتباه شود. این ماژول را به راحتی می‌توان با یک ماژول رله ۵ ولت ترکیب کرد تا یک لامپ ۲۲۰ ولت را بدون نیاز به برنامه‌نویسی پیچیده، به یک چراغ هوشمند حساس به حرکت تبدیل کنند.
