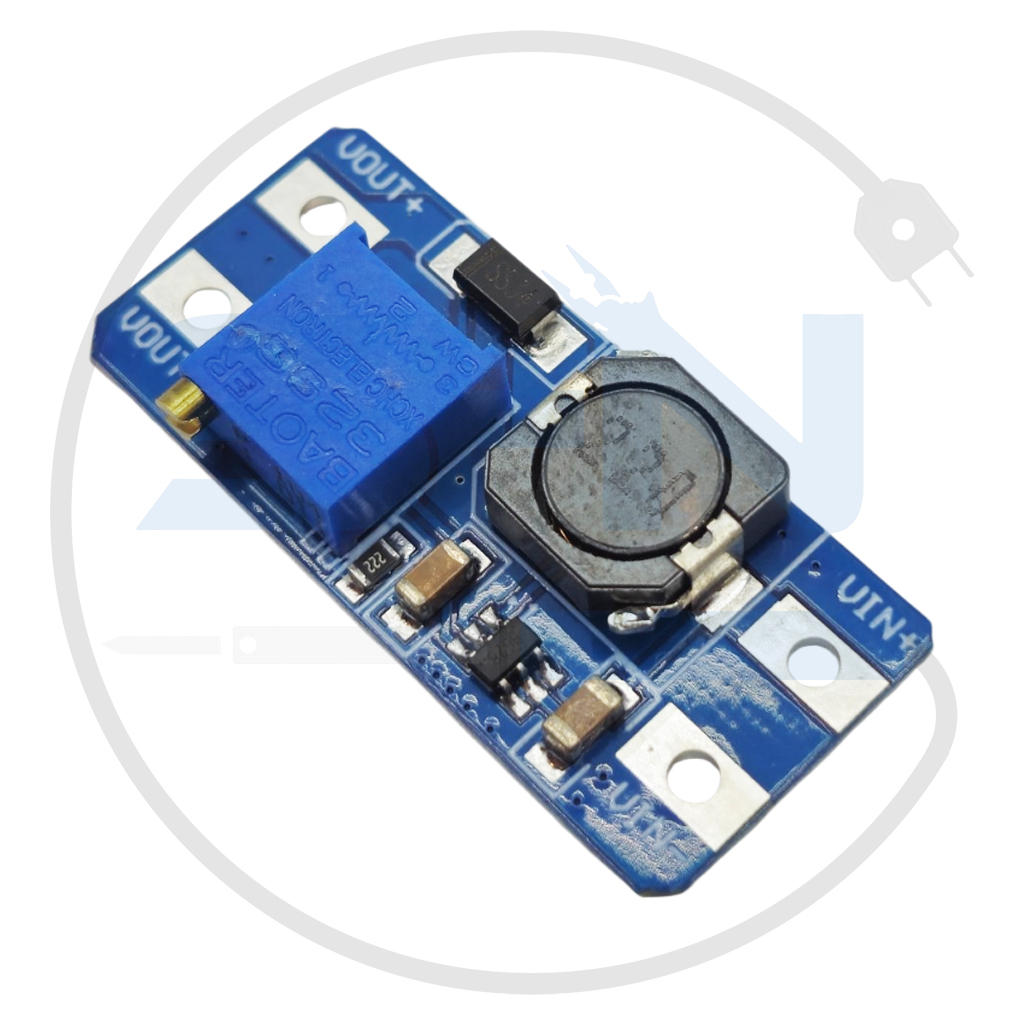

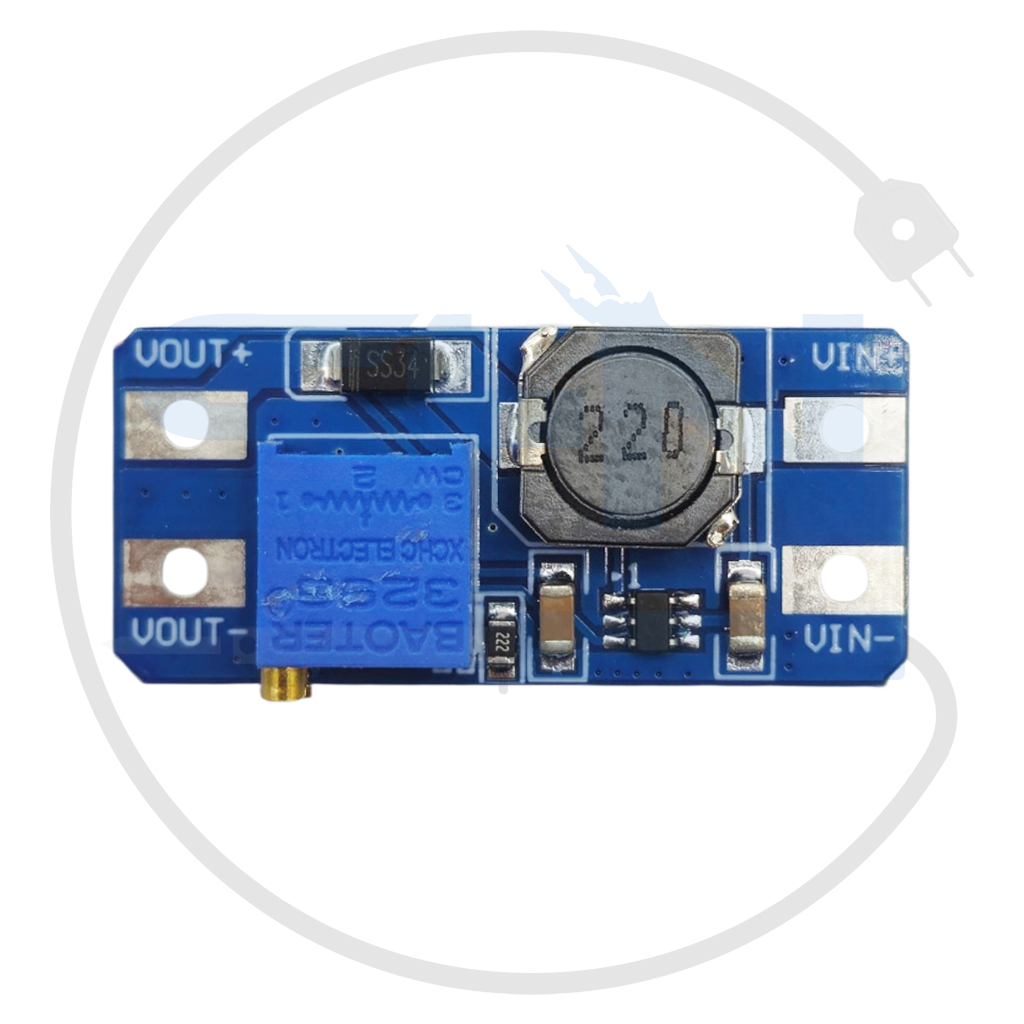

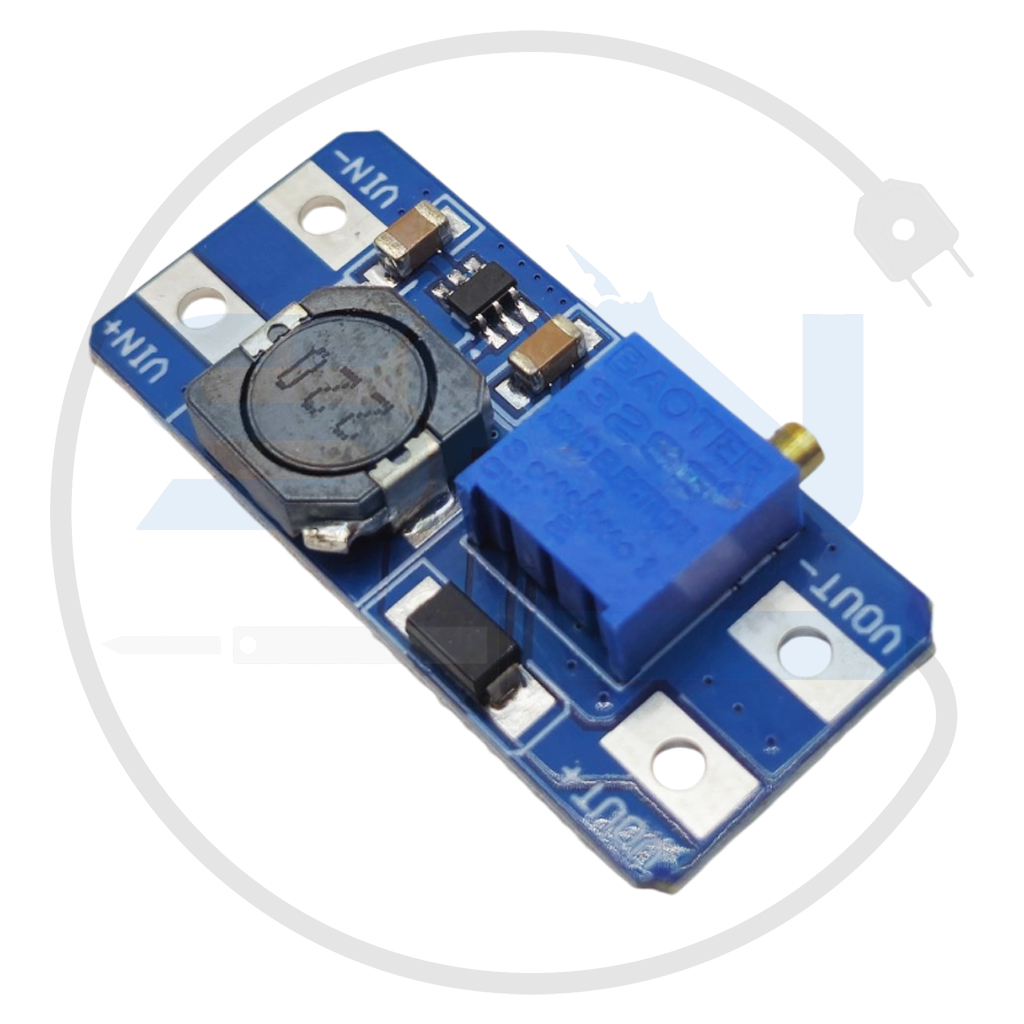

ماژول افزاینده ولتاژ MT3608 DC-DC یک مبدل Step-Up کوچک، پرکاربرد و اقتصادی است که برای افزایش ولتاژ DC در پروژه‌های مختلف الکترونیکی استفاده می‌شود. این ماژول با استفاده از تراشه MT3608 ساخت EUPIC Semiconductor طراحی شده و به دلیل ابعاد جمع‌وجور، راندمان مناسب و تنظیم آسان خروجی، یکی از محبوب‌ترین بوست‌کانورترهای موجود در بازار به شمار می‌رود.

ولتاژ ورودی این ماژول در بازه 2 تا 24 ولت DC قرار دارد و می‌تواند ولتاژ خروجی را در محدوده 5 تا 28 ولت DC به‌صورت قابل تنظیم ارائه دهد. وجود پتانسیومتر مولتی‌دور باعث می‌شود تنظیم ولتاژ خروجی با دقت بیشتری انجام شود. این ویژگی، ماژول MT3608 را برای تغذیه انواع بردهای الکترونیکی، پروژه‌های باتری‌خور، تجهیزات قابل حمل و مدارات DIY بسیار مناسب کرده است.

راندمان تبدیل 90 تا 94 درصد در کنار فرکانس سوئیچینگ حدود 1.2 مگاهرتز، باعث کاهش تلفات انرژی و عملکرد پایدارتر در ابعاد کوچک می‌شود. اگر به دنبال یک ماژول افزاینده ولتاژ سبک، کم‌حجم و کاربردی هستید، MT3608 یکی از انتخاب‌های بسیار مناسب برای میز کار الکترونیک شما خواهد بود.

ویژگی‌های کلیدی ماژول MT3608

• ابعاد کوچک و کاربردی: مناسب پروژه‌هایی که محدودیت فضا دارند.
• خروجی قابل تنظیم: تنظیم ولتاژ خروجی از 5 تا 28 ولت با کمک مولتی‌ترن.
• راندمان مناسب: بازدهی بین 90 تا 94 درصد برای کاهش اتلاف انرژی.
• فرکانس سوئیچینگ بالا: عملکرد بهتر در مدارهای فشرده و کاهش اندازه قطعات جانبی.
• تراشه پرکاربرد و مطمئن: استفاده از آی‌سی MT3608 با عملکرد پایدار در انواع پروژه‌ها.
• وزن کم: با وزن حدود 6 گرم، گزینه‌ای مناسب برای تجهیزات پرتابل و سبک.

ایمنی و طراحی مدار

ماژول MT3608 برای استفاده در پروژه‌های عمومی و نیمه‌حرفه‌ای گزینه‌ای مناسب است، اما باید توجه داشت که جریان خروجی 2 آمپر به‌صورت ماکزیمم بوده و در استفاده پیوسته معمولاً جریان واقعی در محدوده 1.2 تا 1.5 آمپر عملکرد بهتری دارد. در صورت استفاده طولانی‌مدت با بار بالا، رعایت تهویه مناسب و جلوگیری از افزایش بیش از حد دما توصیه می‌شود.

همچنین به دلیل ماهیت افزاینده بودن این ماژول، توان خروجی وابسته به توان ورودی است؛ بنابراین در ولتاژهای ورودی پایین، برای رسیدن به خروجی‌های بالاتر باید محدودیت جریان و توان را در نظر گرفت.

کاربردها

• افزایش ولتاژ باتری لیتیومی برای تغذیه ماژول‌ها و بردهای الکترونیکی
• استفاده در پاوربانک‌های DIY و منابع تغذیه قابل حمل
• تغذیه آردوینو، سنسورها، ماژول‌های مخابراتی و مدارات خاص
• پروژه‌های رباتیک، آموزشی و دانشجویی
• افزایش ولتاژ در تجهیزات قابل حمل و سیستم‌های کوچک الکترونیکی

نکات طلایی برای طول عمر بیشتر دستگاه

• تنظیم خروجی قبل از اتصال بار: ابتدا ولتاژ خروجی را با مولتی‌متر تنظیم کنید تا از آسیب به مصرف‌کننده جلوگیری شود.
• رعایت محدودیت جریان: برای کارکرد پایدار، بهتر است جریان پیوسته از محدوده واقعی ماژول فراتر نرود.
• توجه به توان ورودی: در ورودی‌های کم‌ولتاژ، برای دریافت خروجی بالاتر باید منبع تغذیه ورودی توان کافی داشته باشد.
• جلوگیری از اتصال معکوس: رعایت قطب مثبت و منفی در ورودی و خروجی ضروری است.

جدول مشخصات فنی ماژول MT3608

جمع‌بندی

ماژول افزاینده ولتاژ MT3608 یک بوست کانورتر کوچک، سبک و پرفروش برای افزایش ولتاژ در پروژه‌های الکترونیکی است. طراحی فشرده، راندمان مناسب، تنظیم دقیق خروجی و قیمت اقتصادی باعث شده این ماژول در میان کاربران حرفه‌ای و علاقه‌مندان DIY محبوبیت بالایی داشته باشد. اگر به دنبال یک ماژول DC-DC افزاینده قابل اعتماد برای کاربردهای روزمره و تخصصی هستید، MT3608 می‌تواند انتخابی کاملاً مناسب برای شما باشد.
