ولت‌متر دیجیتال سه سیمه DC مدل 0.36 اینچ (0 تا 100 ولت) – رنگ قرمز

معرفی محصول

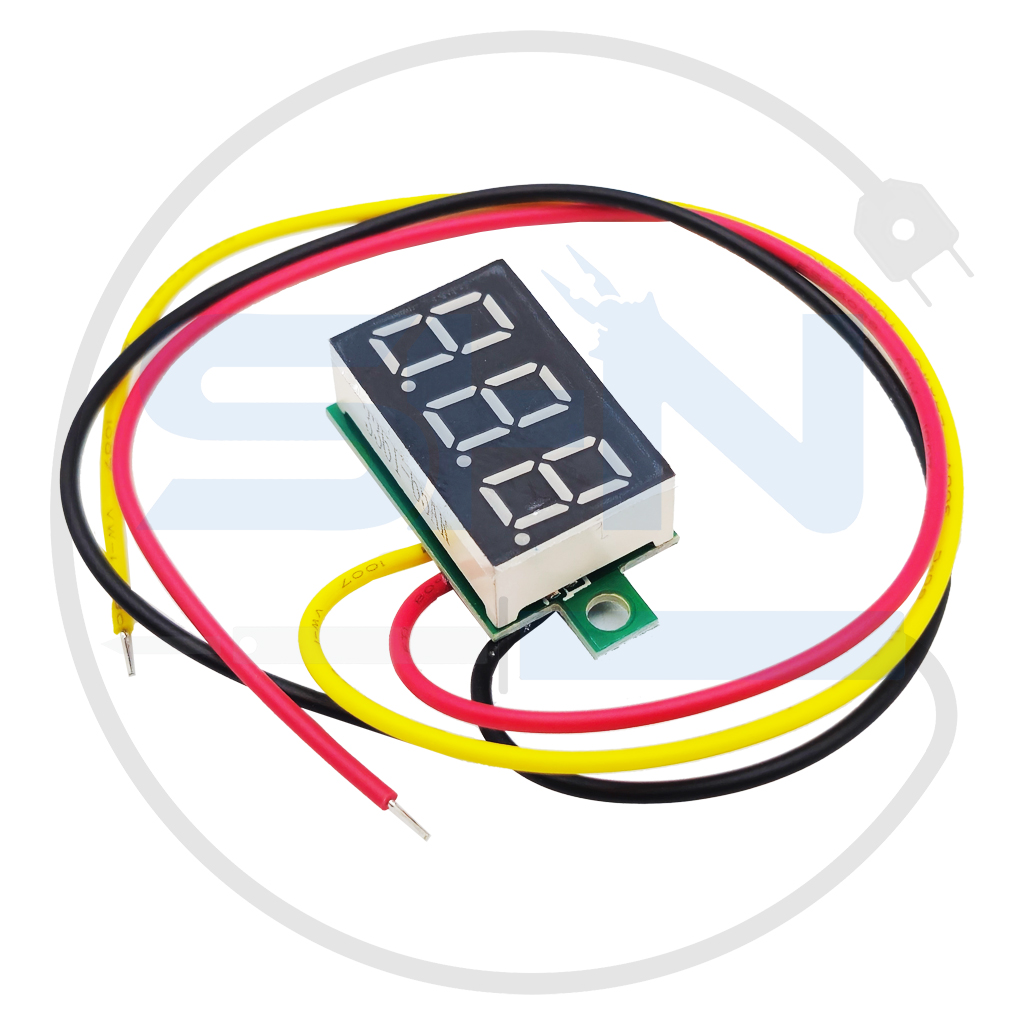

پایش دقیق ولتاژ در سیستم‌های الکترونیکی، ضامن سلامت باتری‌ها و مدارات حساس است. ولت‌متر دیجیتال سه سیمه RED با نمایشگر سون‌سگمنت ۰.۳۶ اینچی، یک ابزار اندازه‌گیری بسیار دقیق و کم‌حجم است که بازه وسیعی از ولتاژ (۰ تا ۱۰۰ ولت DC) را پشتیبانی می‌کند. برخلاف مدل‌های دو سیمه، این ولت‌متر به دلیل بهره‌مندی از سیم سوم (تغذیه مجزا)، قادر است حتی ولتاژهای نزدیک به صفر را نیز با دقت بالا نمایش دهد.

بررسی تخصصی و نحوه عملکرد

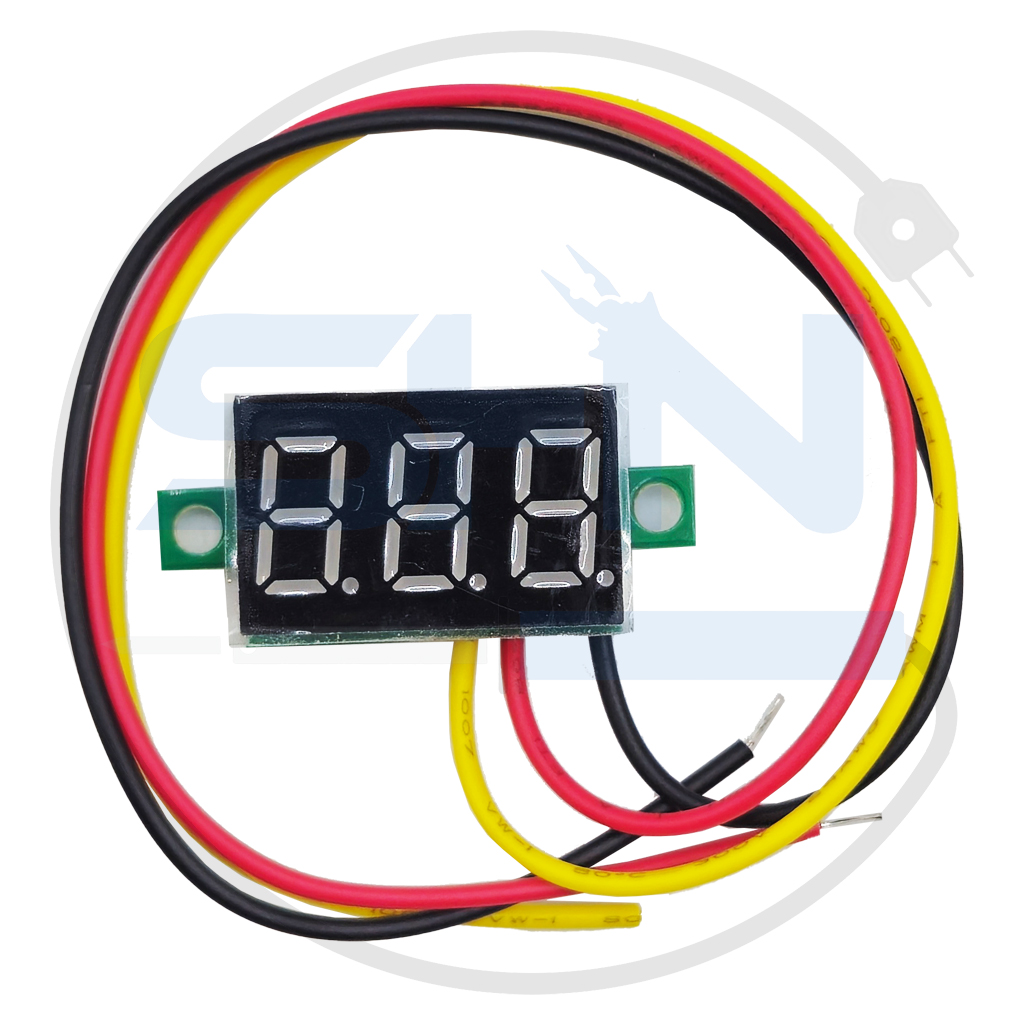

این ماژول از یک میکروکنترلر داخلی برای نمونه‌برداری از ولتاژ استفاده می‌کند. ویژگی بارز این مدل، “سه سیمه” بودن آن است که انعطاف‌پذیری بالایی به طراح می‌دهد:

1. سیم قرمز (VCC): ورودی تغذیه خودِ ماژول (معمولاً ۴ تا ۳۰ ولت).
2. سیم مشکی (GND): قطب منفی مشترک.
3. سیم زرد/سفید (VIN): ورودی ولتاژی که قصد اندازه‌گیری آن را دارید (۰ تا ۱۰۰ ولت).

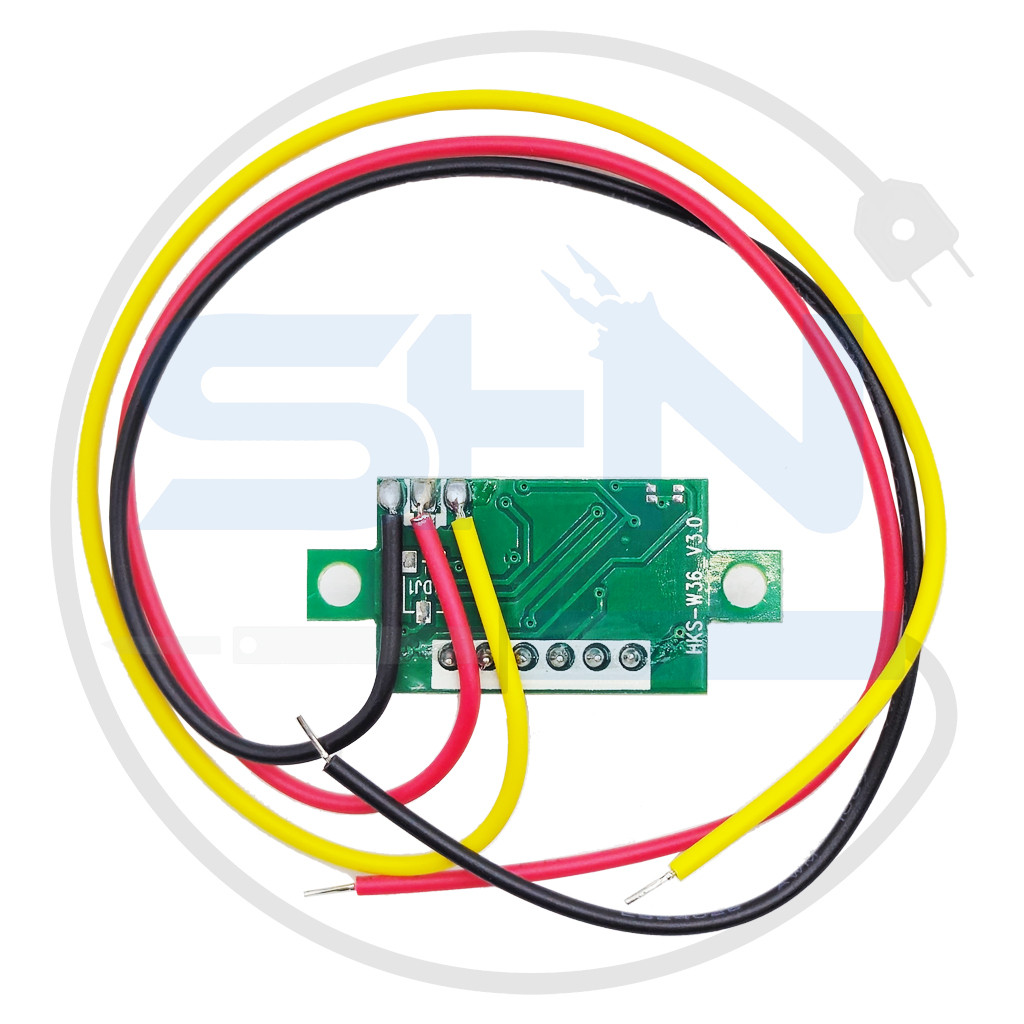

این ساختار باعث می‌شود اگر ولتاژ منبع شما زیر ۴ ولت باشد، نمایشگر خاموش نشود و همچنان مقدار دقیق را نشان دهد. همچنین روی برد این محصول، یک پتانسیومتر کوچک جهت کالیبره کردن (دقیق‌سازی) ولتاژ تعبیه شده است.

 ویژگی‌های کلیدی

• دقت اندازه‌گیری بالا: دارای نقطه اعشار شناور (در ولتاژهای زیر ۱۰ ولت، دو رقم اعشار و در ولتاژهای بالاتر، یک رقم اعشار نشان می‌دهد).
• حفاظت در برابر پلاریته معکوس: در صورت اتصال اشتباه سیم‌های تغذیه، ماژول نمی‌سوزد.
• تکنولوژی نمایشگر LED: استفاده از سون‌سگمنت قرمز رنگ با درخشش بالا که در محیط‌های کم‌نور به راحتی خوانده می‌شود.
• نصب آسان: دارای دو گوشواره در کناره‌ها برای پیچ کردن روی پنل یا جعبه پروژه.

 کاربردها

• برق خودرو و موتورسیکلت: نمایش لحظه‌ای ولتاژ باتری و دینام.
• منابع تغذیه آزمایشگاهی: ساخت منبع تغذیه متغیر خانگی با نمایشگر دقیق.
• سیستم‌های خورشیدی: مانیتورینگ ولتاژ پنل‌های سولار و بانک باتری.
• پروژه‌های رباتیک: اطلاع از وضعیت شارژ باتری‌های لیتیومی (Lipo/Li-ion).

 جدول پارامترهای فنی (Technical Specifications)

 مزایا

• توانایی اندازه‌گیری ولتاژ از صفر مطلق (به دلیل تغذیه مجزا).
• ابعاد بسیار کوچک و مینیاتوری برای فضاهای محدود.
• مصرف جریان بسیار ناچیز که فشاری به مدار وارد نمی‌کند.
• قیمت بسیار اقتصادی در مقایسه با مولتی‌مترهای دستی.

 نکات مهم در نصب و استفاده

• مراقب ولتاژ تغذیه باشید: سیم قرمز (تغذیه) نباید بیش از ۳۰ ولت دریافت کند، در غیر این صورت چیپ اصلی ماژول آسیب می‌بیند.
• اشتراک منفی: حتماً سیم مشکی را به منفی مشترک مدار متصل کنید تا اندازه‌گیری به درستی انجام شود.
• کالیبراسیون: اگر احساس کردید عدد نمایش داده شده با مولتی‌متر حرفه‌ای شما کمی تفاوت دارد، پتانسیومتر پشت برد را با یک پیچ‌گوشتی ساعتی بسیار ظریف بچرخانید تا تنظیم شود.

 ارزش خرید و جمع‌بندی

ولت‌متر دیجیتال 0.36″ RED موجود در شادمهر الکترونیک، یکی از قابل‌اعتمادترین نمایشگرهای بازار برای پروژه‌های مانیتورینگ انرژی است. سه سیمه بودن این مدل، دست شما را برای اندازه‌گیری ولتاژهای بسیار پایین (مثل باتری‌های تکی ۱.۲ ولت) باز می‌گذارد. اگر به دنبال دقت، زیبایی و قیمت مناسب در یک پکیج کوچک هستید، این ماژول بهترین انتخاب است.
