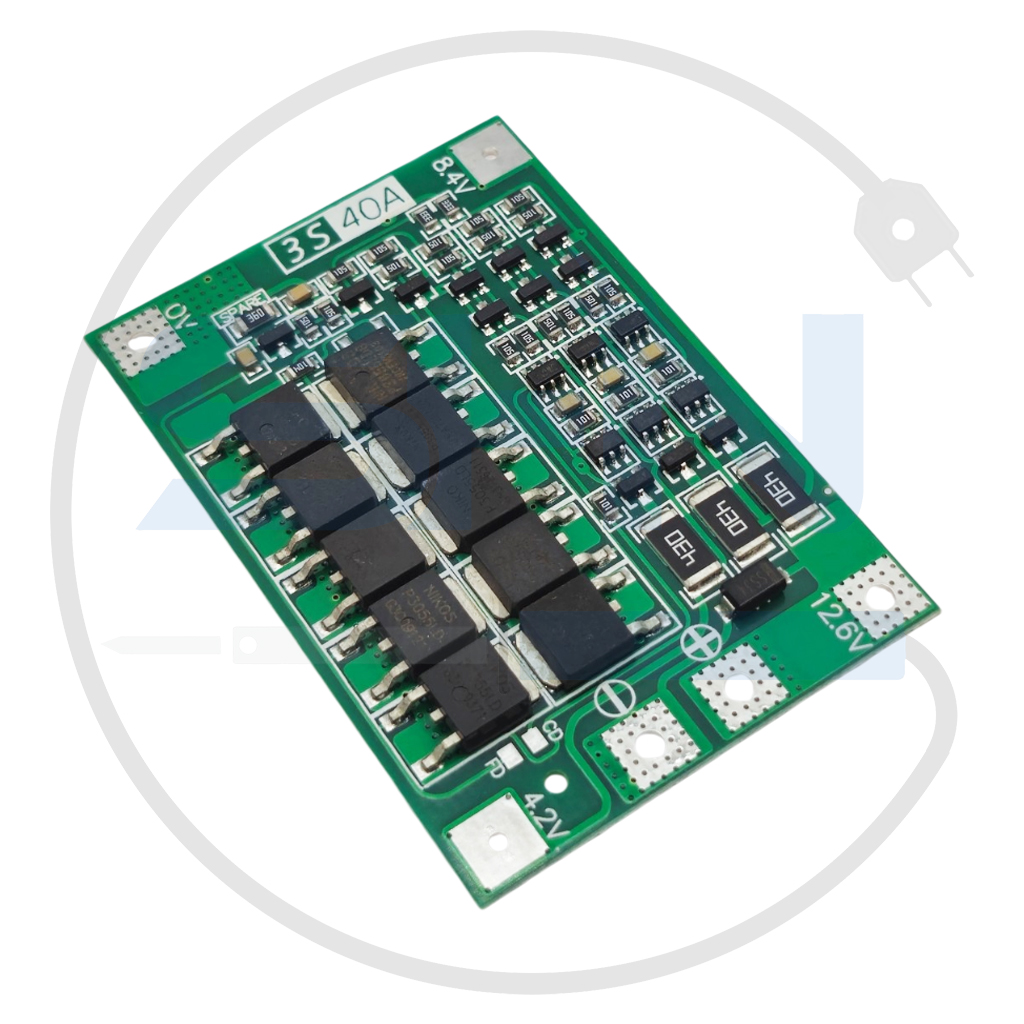

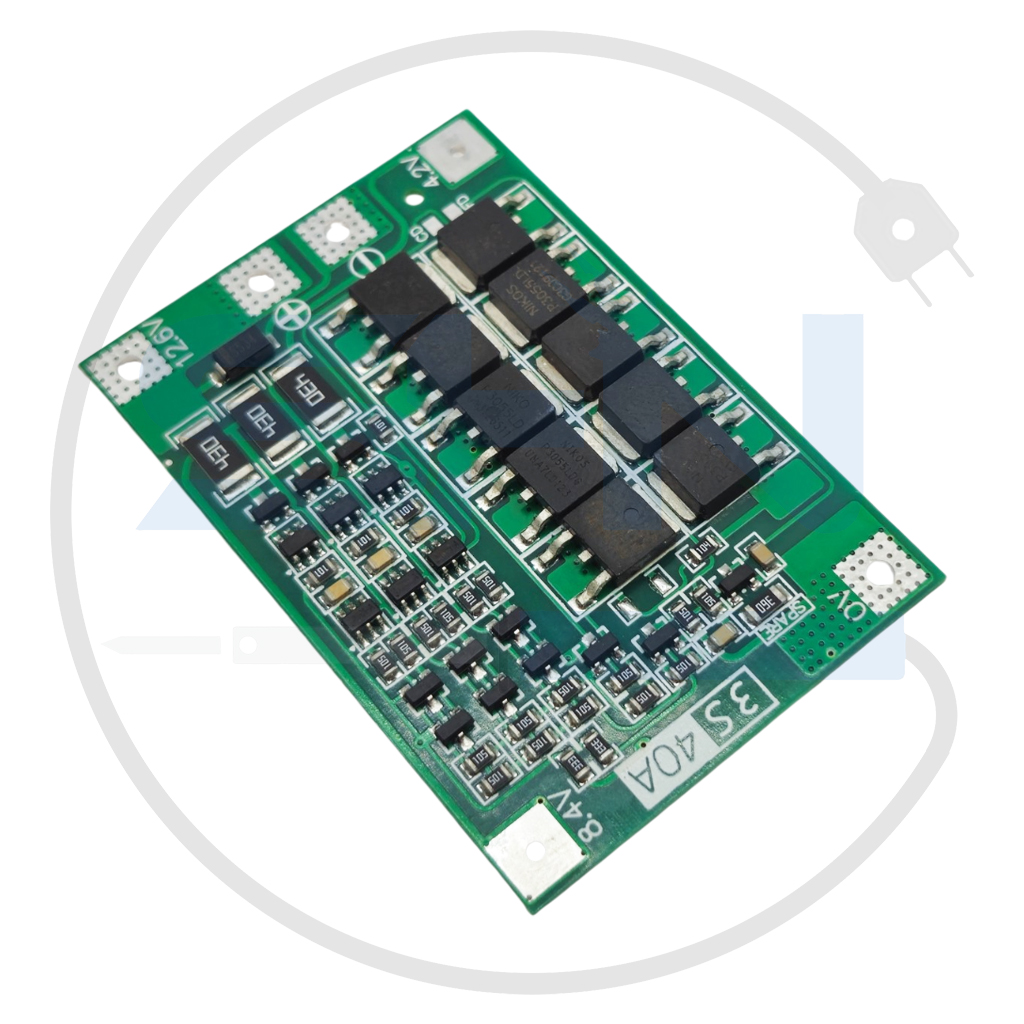

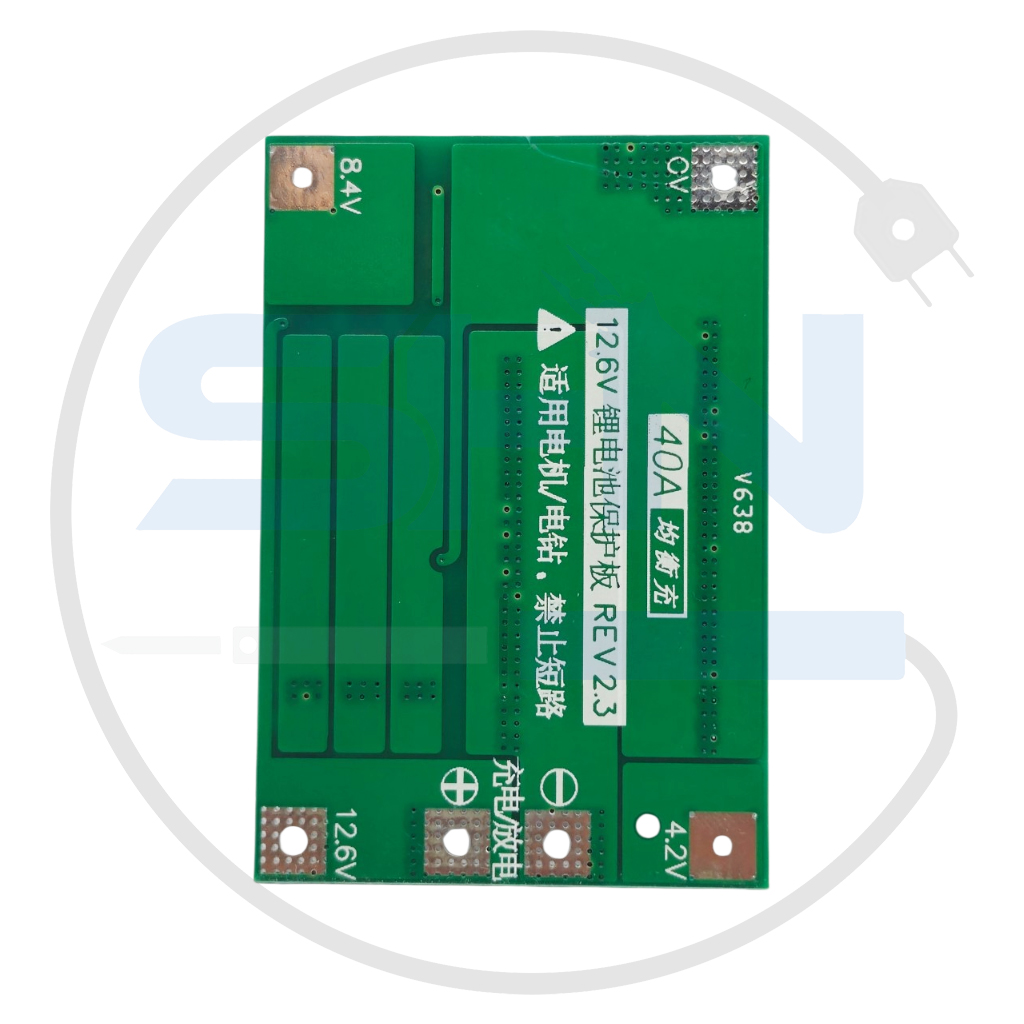

ماژول محافظ شارژ و دشارژ باتری لیتیومی 3 سل 40 آمپر (BMS)

اگر در حال طراحی یا تعمیر پک‌های باتری لیتیومی (Li-ion یا Li-Po) هستید، می‌دانید که ایمنی در کار با این نوع باتری‌ها حرف اول را می‌زند. ماژول BMS (Battery Management System) مدل 3S 40A، یک محافظ هوشمند و قدرتمند برای پکیج‌های باتری ۳ سلولی است که وظیفه اصلی آن جلوگیری از شارژ بیش از حد (Overcharge)، تخلیه غیرمجاز (Over-discharge)، اتصال کوتاه و جریان‌کشی بیش از حد است.

این ماژول به دلیل داشتن قابلیت جریان‌دهی بالا (تا 40 آمپر لحظه‌ای)، بهترین گزینه برای راه‌اندازی ابزارهای شارژی پرقدرت مانند دریل‌های شارژی، پیچ‌گوشتی‌های برقی، سیستم‌های روشنایی توان بالا و تجهیزات آماتوری و صنعتی است. برخلاف بردهای معمولی، این نسخه با بهره‌گیری از ماسفت‌های قدرت (MOSFETs) با کیفیت، حرارت کمتری تولید کرده و طول عمر باتری‌های شما را به میزان قابل توجهی افزایش می‌دهد.

چرا استفاده از این BMS ضروری است؟

بسیاری از کاربران باتری‌های لیتیومی را مستقیماً به مصرف‌کننده متصل می‌کنند که این کار در درازمدت باعث آسیب دیدن سلول‌ها و حتی خطر آتش‌سوزی می‌شود. این ماژول با مانیتور کردن ولتاژ تک‌تک سلول‌ها، مطمئن می‌شود که:

1. تعادل در شارژ: هر سه سلول به صورت یکنواخت شارژ شوند.
2. قطع خودکار: هنگام رسیدن ولتاژ به حد خطرناک (چه پایین و چه بالا)، جریان مدار را قطع می‌کند.
3. محافظت در برابر اتصال کوتاه: در صورت بروز اتصال کوتاه در مدار خروجی، ماژول سریعاً واکنش نشان داده و از آسیب به باتری جلوگیری می‌کند.

جدول پارامترهای فنی محصول

کات کلیدی برای نصب و راه‌اندازی:

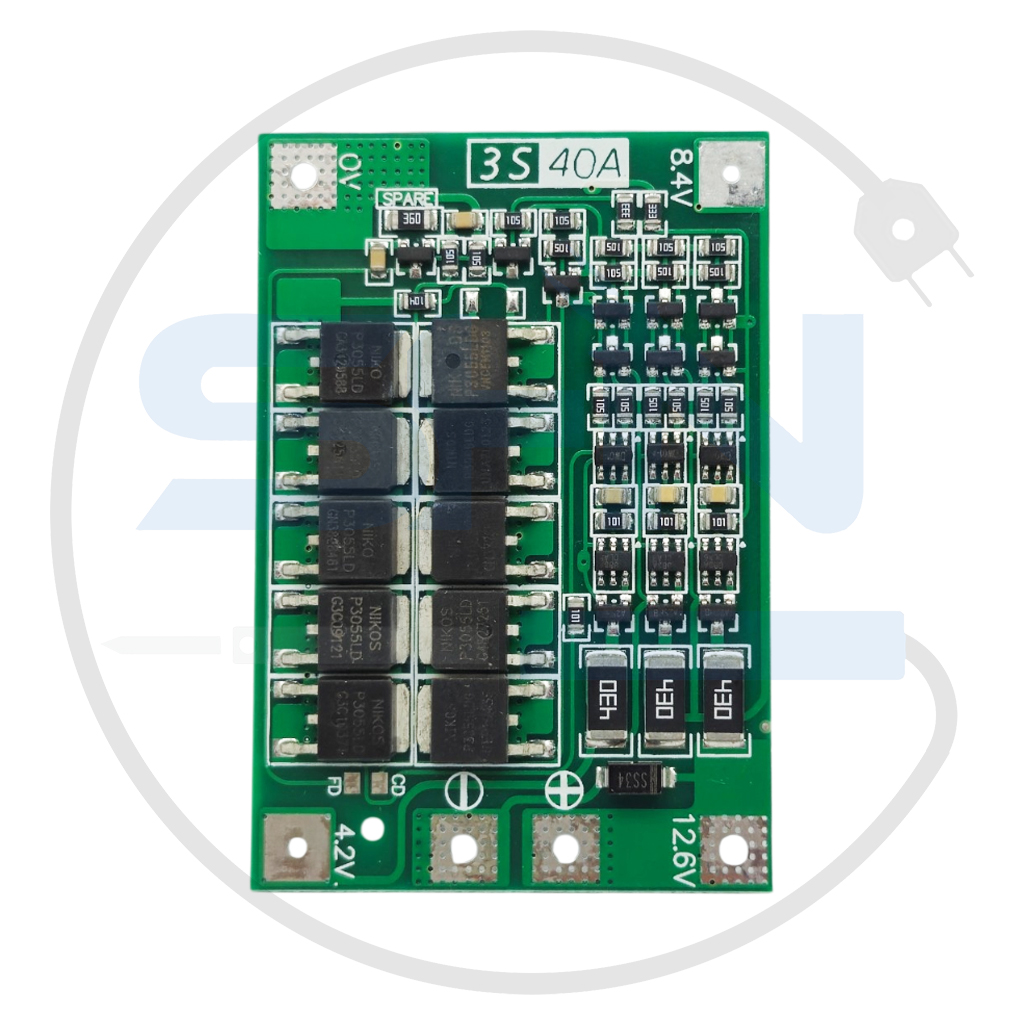

• ترتیب سیم‌کشی: برای جلوگیری از سوختن مدار، حتماً از ترتیب 0V -> 4.2V -> 8.4V -> 12.6V (از منفی کل پک به سمت مثبت) برای لحیم‌کاری پدها استفاده کنید.
• جریان‌کشی: اگر دستگاه شما جریانی نزدیک به 40 آمپر دارد، حتماً از سیم‌های با ضخامت مناسب استفاده کنید تا افت ولتاژ نداشته باشید.
• خنک‌کنندگی: با اینکه ماسفت‌های این برد بسیار باکیفیت هستند، در صورت استفاده مداوم در جریان‌های بالا، اطمینان حاصل کنید که فضای کافی برای گردش هوا وجود دارد.
• شارژر مناسب: برای شارژ این پکیج، حتماً از شارژر مخصوص لیتیوم 12.6 ولت استفاده کنید. استفاده از منابع تغذیه متغیر بدون کنترل جریان، می‌تواند به مدار محافظ آسیب بزند.
