ماژول نمایشگر سطح شارژ باتری مدل 12V 1-10S (ظرفیت‌سنج گرافیکی)

معرفی محصول

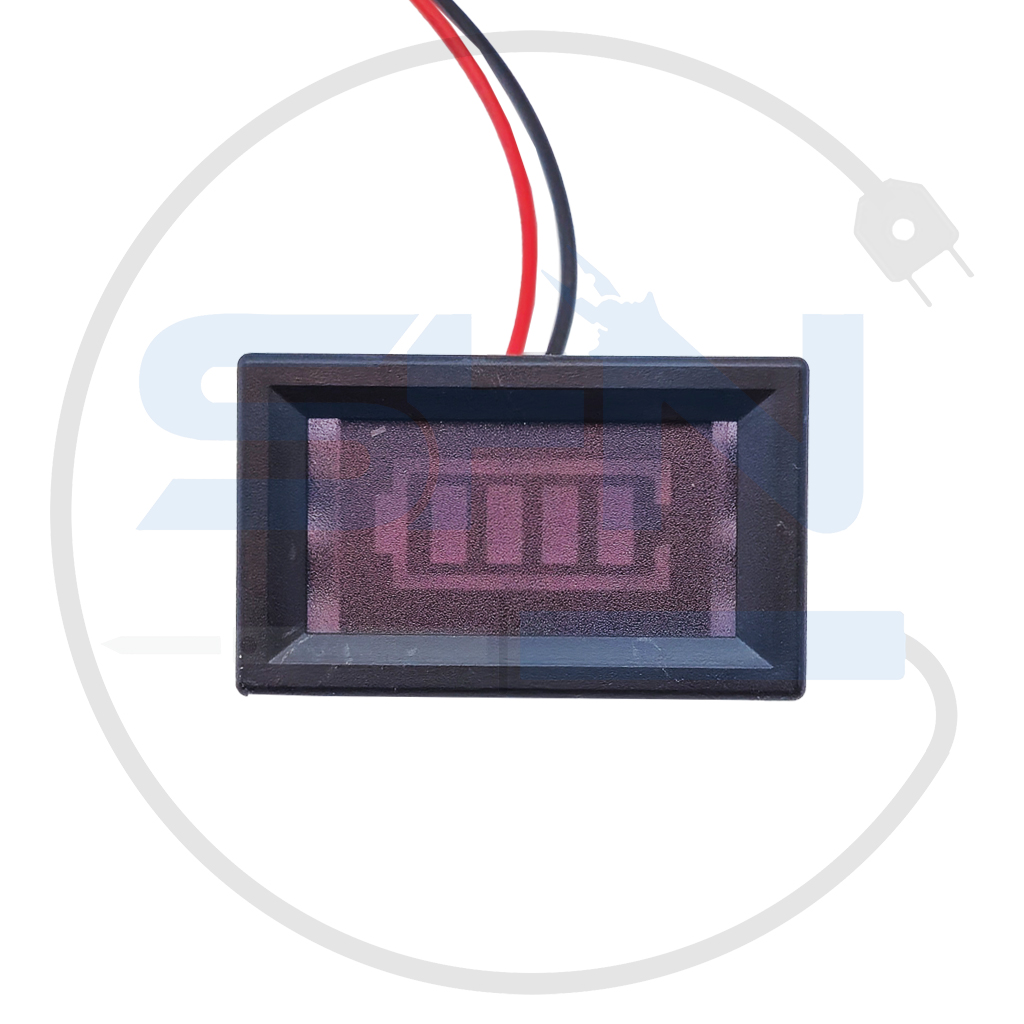

دانستن میزان دقیق شارژ باقی‌مانده باتری، نه تنها برای مدیریت زمان استفاده، بلکه برای حفظ سلامت سلول‌های باتری حیاتی است. ماژول نمایشگر سطح شارژ باتری مدل 1-3S، یک نشانگر بصری با کادر قرمز و خطوط داخلی آبی است که به صورت گرافیکی وضعیت انرژی باتری را نمایش می‌دهد. این ماژول هوشمند قابلیت تنظیم برای انواع باتری‌های لیتیومی (از 1 سل تا 3 سل) و باتری‌های اسیدی ۱۲ ولت را دارد و با ابعاد استاندارد پنلی، به راحتی روی جعبه دستگاه یا بدنه وسیله نقلیه نصب می‌شود.

بررسی تخصصی و عملکرد

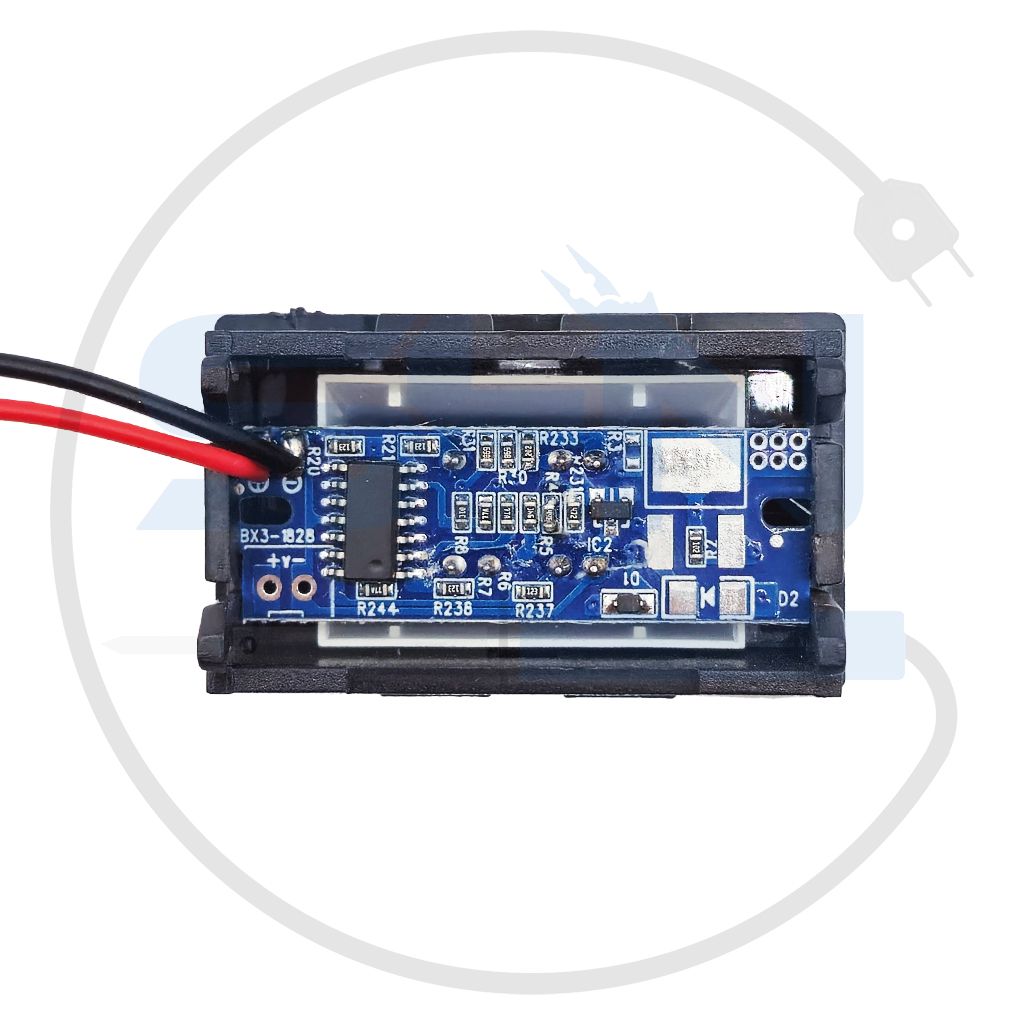

این نمایشگر از یک مدار مقایسه‌گر دقیق برای تشخیص سطح ولتاژ استفاده می‌کند. برخلاف ولت‌مترهای عددی که ممکن است تحلیل عدد آن‌ها برای کاربر عادی سخت باشد، این ماژول با ۵ پله (خطوط نمایشگر)، ظرفیت باتری را از صفر تا ۱۰۰ درصد نشان می‌دهد.

ویژگی‌های کلیدی

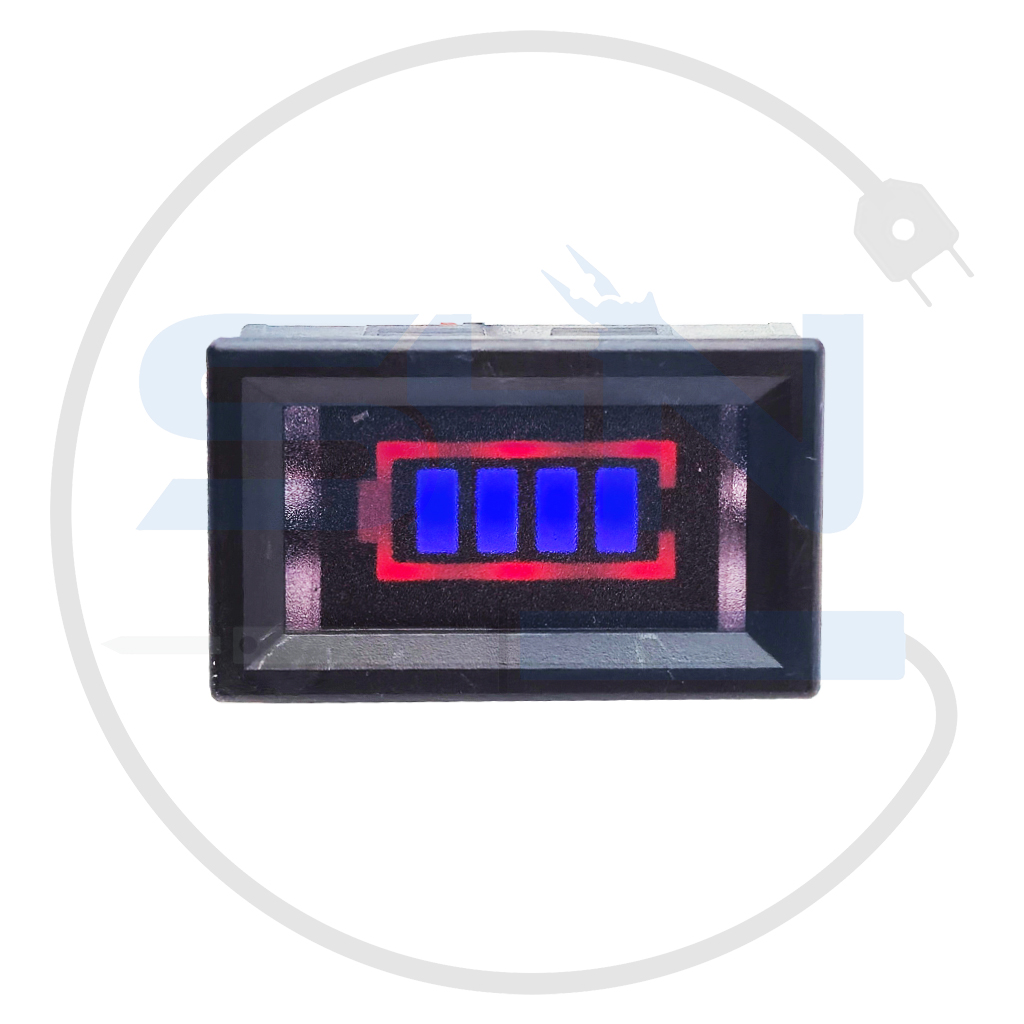

• نمایشگر گرافیکی دو رنگ: کادر قرمز برای بدنه باتری و ۴ خط آبی برای نمایش میزان شارژ.
• جریان مصرفی بسیار پایین: تنها در حدود ۵ میلی‌آمپر که تأثیری بر تخلیه باتری ندارد.

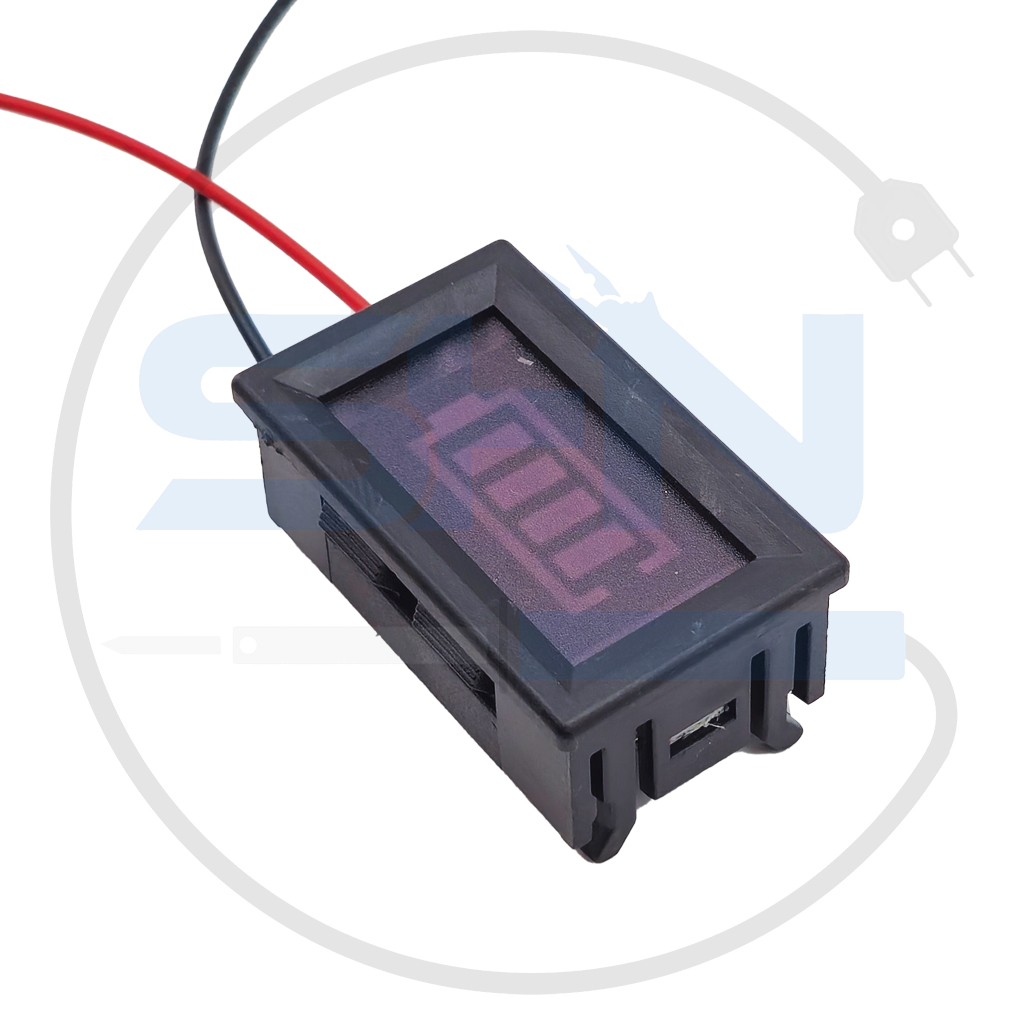

• طراحی پنلی (Embedded): دارای گیره‌های جانبی برای قرارگیری فیکس در برش‌های مستطیلی.
• حفاظت از اتصال معکوس: در صورت جابه‌جا زدن سیم‌های مثبت و منفی، مدار آسیب نمی‌بیند.
• نصب آسان: تنها با دو سیم (قرمز مثبت و مشکی منفی) مستقیماً به دو سر باتری وصل می‌شود.

کاربردها

• پاوربانک‌های دست‌ساز: اضافه کردن نشانگر حرفه‌ای به پروژه‌های DIY.
• اسپیکرهای شارژی و پرتابل: اطلاع از زمان نیاز به شارژ مجدد دستگاه.
• ماشین و موتور شارژی کودکان: پایش وضعیت باتری برای جلوگیری از تخلیه عمیق.
• تجهیزات کمپینگ و سولار: نمایش سطح انرژی ذخیره شده در باتری‌های پشتیبان.

جدول پارامترهای فنی

تحلیل سطوح نمایش (در حالت ۱۲ ولت اسیدی)

1. وقتی ولتاژ بالاتر از ۱۱.۲ ولت باشد: ۱ خط روشن می‌شود.
2. وقتی ولتاژ بالاتر از ۱۲.۰ ولت باشد: ۲ خط روشن می‌شود.
3. وقتی ولتاژ بالاتر از ۱۲.۵ ولت باشد: ۳ خط روشن می‌شود.
4. وقتی ولتاژ بالاتر از ۱۳.۳ ولت باشد: ۴ خط روشن می‌شود.

(اگر ولتاژ زیر ۱۱ ولت باشد، فقط کادر قرمز روشن مانده و خطوط آبی خاموش می‌شوند).

مزایا

• خوانایی بسیار بالا حتی در نور مستقیم خورشید.
• ظاهر بسیار شیک که ارزش افزوده به محصول نهایی می‌دهد.
• عدم نیاز به منبع تغذیه جداگانه (برق خود را از باتری می‌گیرد).

ارزش خرید و جمع‌بندی

ماژول نمایشگر سطح شارژ باتری 12V 1-3S موجود در شادمهر الکترونیک، یکی از اقتصادی‌ترین و در عین حال زیباترین راهکارها برای مانیتورینگ باتری است. اگر می‌خواهید به دستگاه خود یک هویت حرفه‌ای بدهید و کاربر را از سردرگمی در مورد میزان شارژ نجات دهید، این محصول دقیقاً همان چیزی است که به آن نیاز دارید.
