ماژول دیمر ۲۰۰۰ وات AC (کنترل ولتاژ ۲۲۰ ولت)

معرفی محصول

مدیریت توان و کنترل سرعت یا نور در تجهیزات برقی، نیازمند ابزاری دقیق و ایمن است. ماژول دیمر ۲۰۰۰ وات ۲۰ ولت، یک کنترل‌کننده ولتاژ متناوب (AC) است که با استفاده از تکنولوژی نیمه‌هادی (ترایاک)، امکان تغییر سطح ولتاژ خروجی را فراهم می‌کند. این ماژول به “دیمر سوئیچ” یا “کنترلر فن و المنت” نیز معروف است و به دلیل طراحی فشرده و هیت‌سینک آلومینیومی، انتخابی ایده‌آل برای پروژه‌های صنعتی و خانگی محسوب می‌شود.

بررسی تخصصی و عملکرد

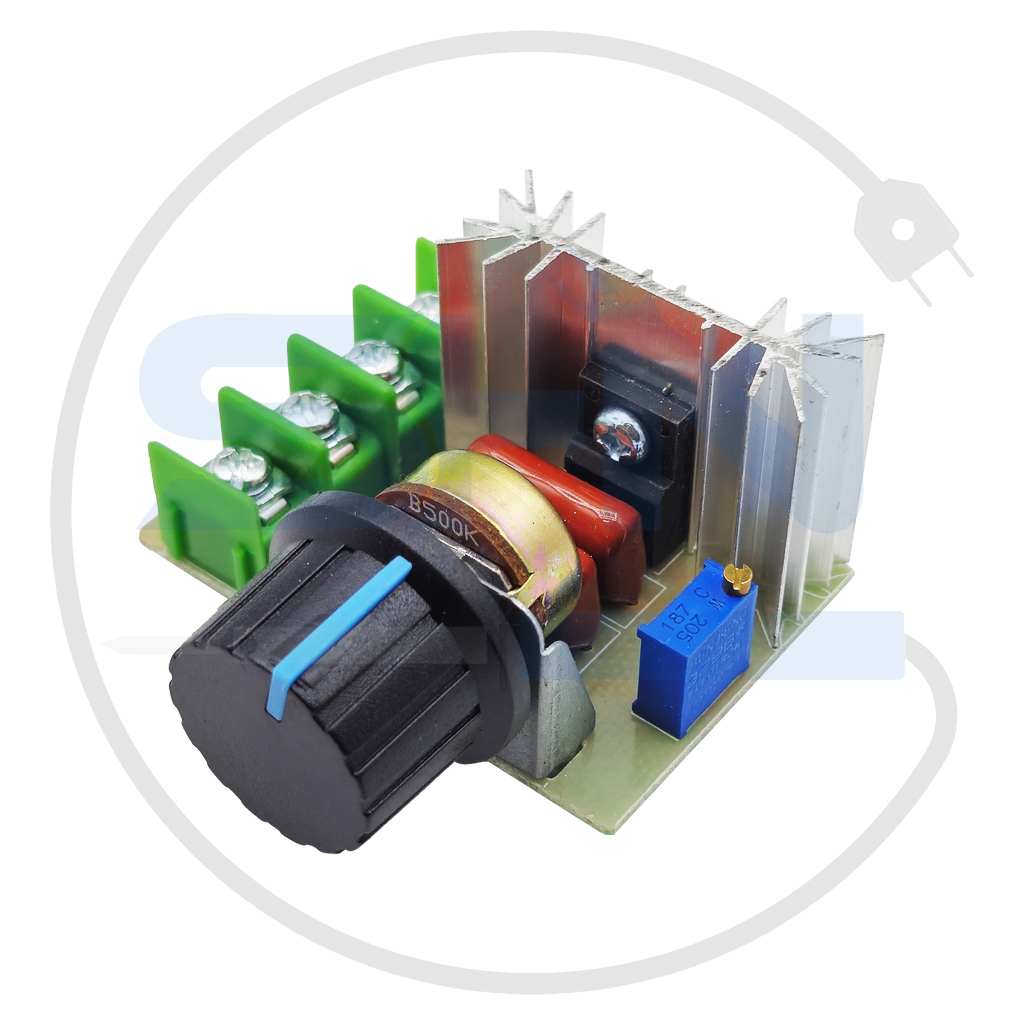

قلب تپنده این ماژول، یک ترایاک (Triac) قدرتمند مدل BTA16 یا مشابه آن است که وظیفه برش موج سینوسی برق شهر را بر عهده دارد. با چرخاندن ولوم (پتانسیومتر) تعبیه شده روی برد، زاویه آتش ترایاک تغییر کرده و در نتیجه ولتاژ موثر خروجی بین ۵۰ تا ۲۲۰ ولت تغییر می‌کند.

امنیت و پایداری

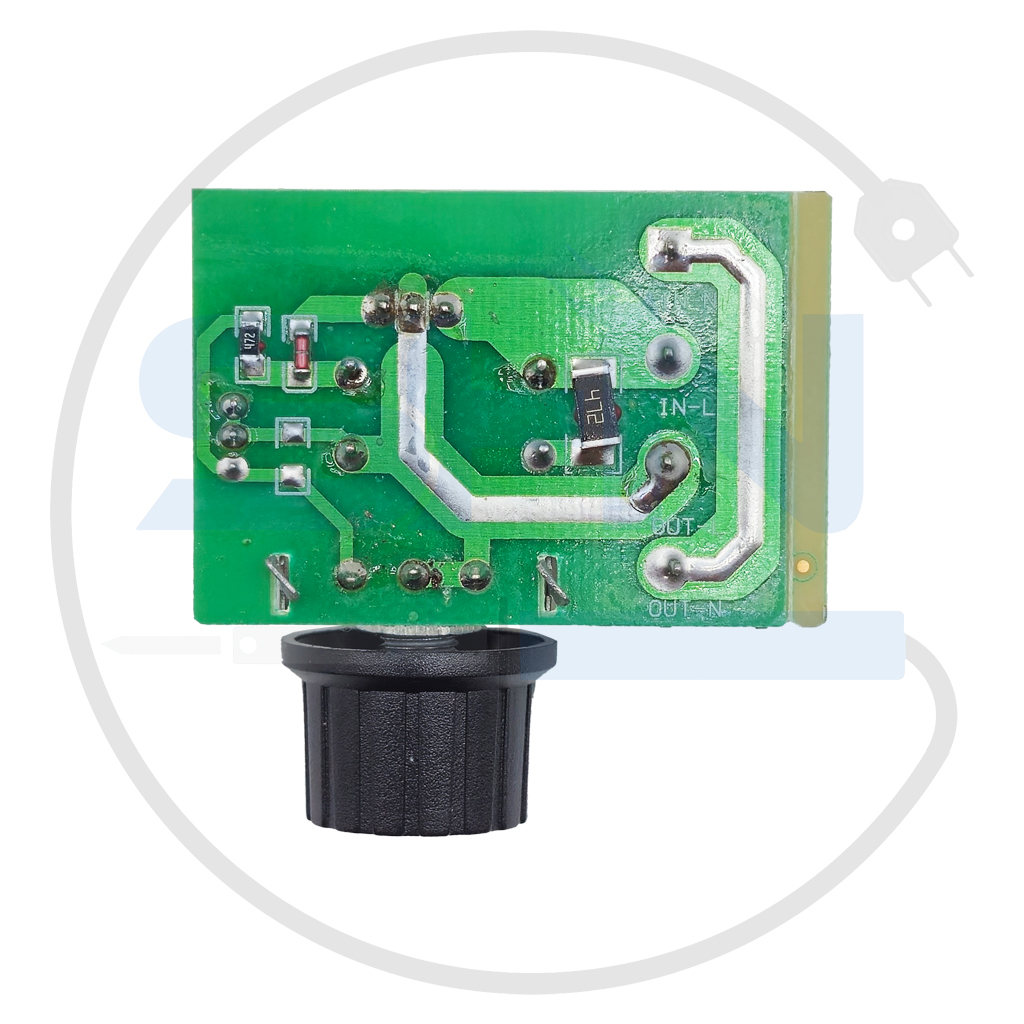

این ماژول مجهز به یک هیت‌سینک ضخیم است که گرمای حاصل از سوئیچینگ را به خوبی دفع می‌کند. همچنین استفاده از خازن‌های باکیفیت و فیبر مدار چاپی با لایه‌های ضخیم مس، پایداری دستگاه را در بارهای مداوم تضمین می‌کند.

ویژگی‌های کلیدی

• توان خروجی بالا: پشتیبانی از بارهای اهمی تا حداکثر ۲۰۰۰ وات (مناسب برای استفاده‌های لحظه‌ای و دائم).
• کنترل نرم و دقیق: ولوم چرخان برای تغییرات یکنواخت ولتاژ بدون پرش.

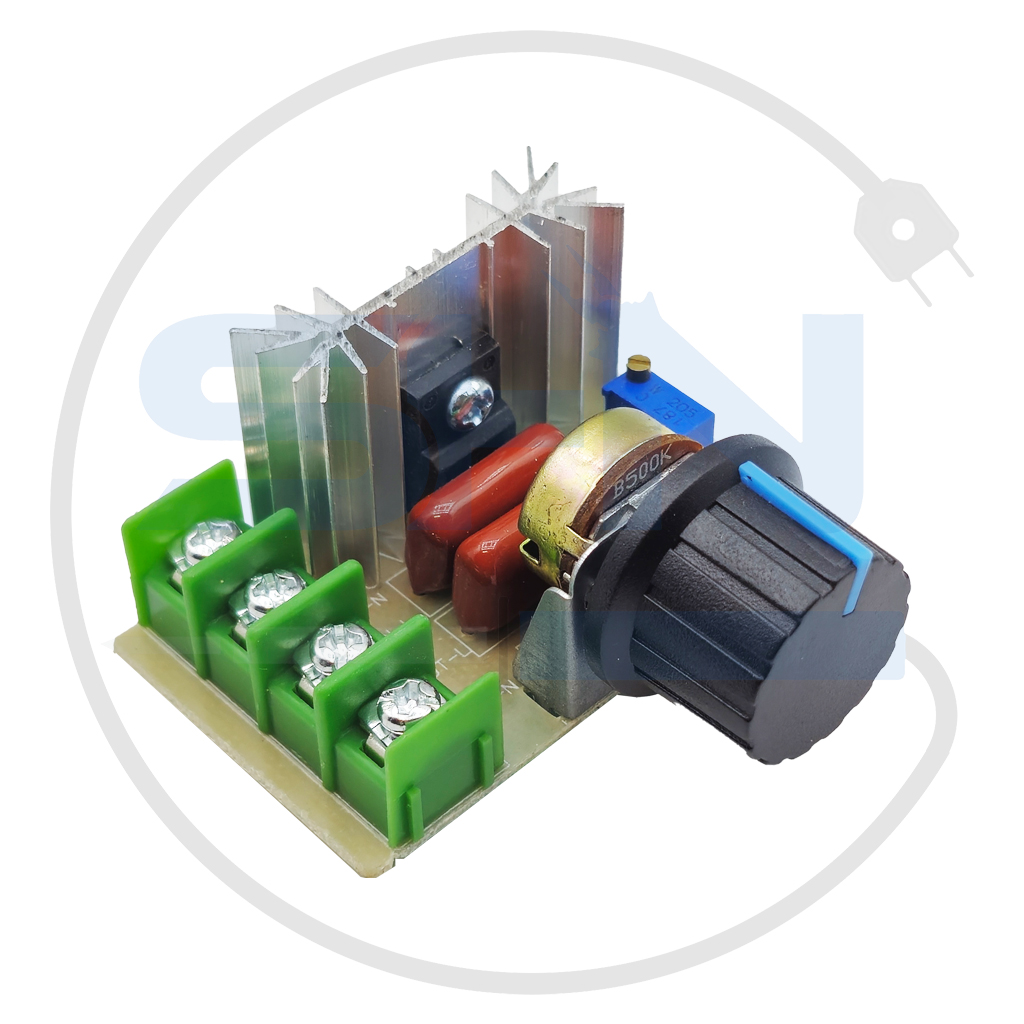

• هیت‌سینک آلومینیومی: دفع حرارت بهینه برای جلوگیری از آسیب به قطعات در توان‌های بالا.
• نصب آسان: دارای ترمینال‌های ورودی و خروجی مشخص برای اتصال سریع کابل‌ها.

کاربردهاین دیمر در صنایع و مصارف خانگی کاربردهای بی‌شماری دارد، از جمله:

1. کنترل دمای المنت: مناسب برای دستگاه‌های جوجه‌کشی، هیترهای برقی و هویه‌های صنعتی.
2. کنترل سرعت موتورهای یونیورسال: تنظیم دور موتور دریل، فرز، مینی‌فرز و فن‌های دمنده (موتورهایی که دارای زغال هستند).
3. تنظیم نور (Dimming): کنترل روشنایی لامپ‌های رشته‌ای (رشته‌ای) و هالوژن‌ها (برای لامپ‌های LED معمولی و کم‌مصرف مناسب نیست).
4. دستگاه‌های بسته‌بندی: تنظیم دمای فک‌های حرارتی در دستگاه‌های دوخت نایلون.

جدول پارامترهای فنی

مزایا

• ابعاد بسیار کوچک و قابلیت جایگذاری در انواع جعبه‌ها.
• بدون ایجاد نویز شدید در شبکه برق (دارای مدار اسنابر ابتدایی).
• قیمت بسیار رقابتی نسبت به مدل‌های قاب‌دار.
• نصب راحت بدون نیاز به مدار جانبی.

نکات ایمنی و نصب

1. خطر برق‌گرفتگی: توجه داشته باشید که تمام نقاط این برد (حتی هیت‌سینک در برخی مدل‌ها) حامل برق ۲۲۰ ولت هستند. حتماً قبل از اتصال به برق، ماژول را داخل یک جعبه عایق قرار دهید.
2. محاسبه توان: برای بارهای سلفی (مانند موتورها)، توان را حدود ۵۰٪ توان نامی در نظر بگیرید تا طول عمر ماژول افزایش یابد (مثلاً برای موتور ۸۰۰ وات از دیمر ۲۰۰۰ وات استفاده کنید).

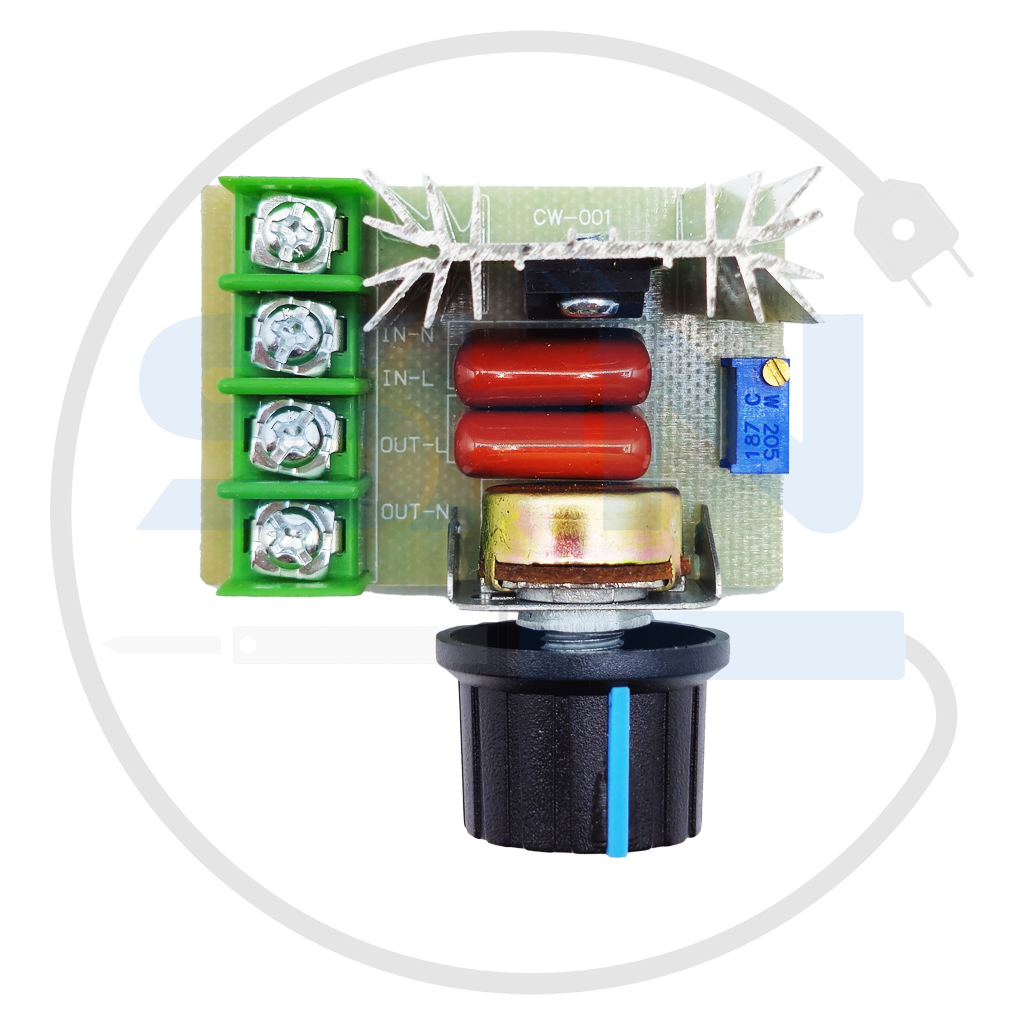

3. سیم‌کشی: سیم ورودی را به ترمینال IN و مصرف‌کننده (لامپ یا موتور) را به ترمینال OUT متصل کنید.

ارزش خرید و جمع‌بندی

اگر به دنبال راهکاری ارزان و مطمئن برای کنترل دمای هویه، نور لامپ‌های رشته‌ای یا سرعت دریل خود هستید، دیمر ۲۰۰۰ وات عرضه شده در شادمهر الکترونیک یکی از بهترین گزینه‌هاست. این محصول با تست‌های انجام شده بر روی بارهای مختلف، امتحان خود را در پروژه‌های صنعتی پس داده است.
